关于楼梯(按草图)

可通过定义楼梯梯段或绘制踢面线和边界线,在平面视图中创建楼梯。

创建新楼梯时,也可以指定要使用的栏杆扶手类型。 请参见按草图为新楼梯指定栏杆扶手

注: 对于其他楼梯设计方法,请参见按构件设计楼梯

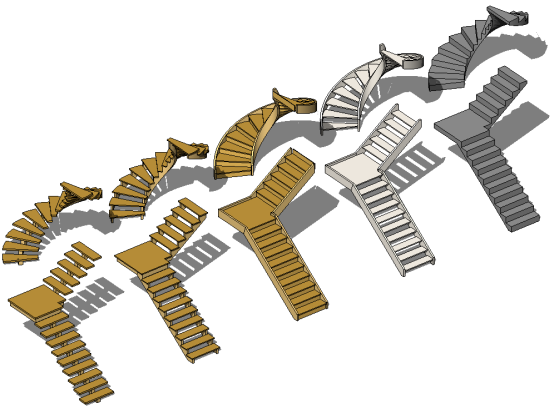

使用“楼梯(按草图)”工具,可以定义直线梯段、带平台的 L 形梯段、U 形楼梯和螺旋楼梯。 也可以通过修改草图来改变楼梯的外边界。 踢面和梯段会相应更新。 Revit 可为楼梯自动生成栏杆扶手。 在多层建筑物中,可以只设计一组楼梯,然后为其他楼层创建相同的楼梯,直到楼梯属性中定义的最高标高。

一个楼梯梯段的踏板数基于楼板与楼梯属性定义的最大踢面高度之间的距离确定。 绘图区域中将显示一个矩形,表示楼梯梯段的迹线。

可以为楼梯及其参数制定明细表,这些参数包括实际踢面、实际踢面数、梯段和宽度。 请参见创建明细表或数量。还可以用楼梯标记族标记楼梯。 楼梯标记可以从 Revit 族库的“注释”文件夹中获得。 有关详细信息,请参见标记
