在屋顶上创建老虎窗洞口

在添加老虎窗后，为其剪切一个穿过屋顶的洞口。

1. 创建构成老虎窗的墙和屋顶图元。
2. 使用“连接屋顶”工具将老虎窗屋顶连接到主屋顶。
   注： 在此任务中，请勿使用“连接几何图形”屋顶工具，否则您会在创建老虎窗洞口时遇到错误。

3. 打开一个可在其中看到老虎窗屋顶及附着墙的平面视图或立面视图。 如果此屋顶已拉伸，则打开立面视图。

4. 单击 （老虎窗）。

   在哪里？

   • “建筑”选项卡 “洞口”面板 （老虎窗洞口）
   • “结构”选项卡 “洞口”面板 （老虎窗洞口）
5. 高亮显示建筑模型上的主屋顶，然后单击以选择它。

   查看状态栏，确保高亮显示的是主屋顶。

   “拾取屋顶/墙边缘”工具处于活动状态，使您可以拾取构成老虎窗洞口的边界。

6. 将光标放置到绘图区域中。

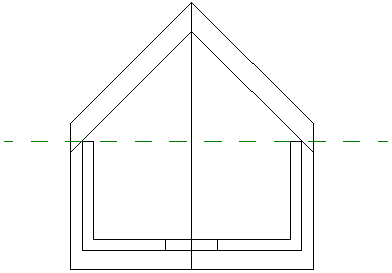

   高亮显示了有效边界。 有效边界包括连接的屋顶或其底面、墙的侧面、楼板的底面、要剪切的屋顶边缘或要剪切的屋顶面上的模型线。

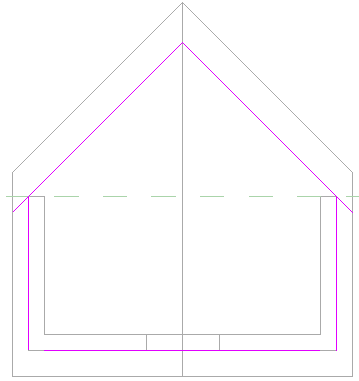

   在此示例中，已选择墙的侧面和屋顶的连接面。 请注意，您不必修剪绘制线即可拥有有效边界。


7. 单击 （完成编辑模式）。
8. 创建穿过老虎窗的剖面视图，了解它如何剪切主屋顶。

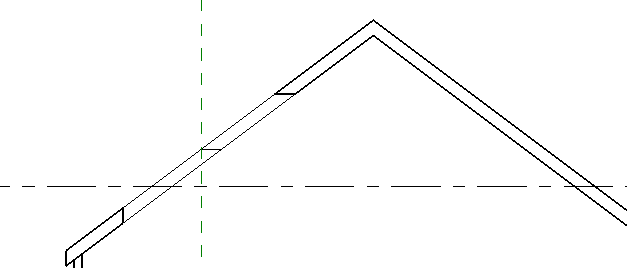

   Revit 在屋顶中进行垂直剪切以及水平剪切。



   三维视图中的老虎窗洞口
