修改 AutoCAD 和 Inventor 的 Data Standard 配置文件

注： 本主题仅适用于 Inventor 和 AutoCAD 的 Data Standard 附加模块。

AutoCAD 和 Inventor 的 Data Standard 附加模块提供了两个唯一的配置文件，它们确定了 Data Standard 表的行为。可以修改这些行为以使其符合您的设计工作流。

Data Standard 配置文件中定义了以下行为：

• Data Standard 中可用的字段和特性
• 文件保存位置
• 文件名
• 是否自动加载 Data Standard。
• 是否显示“Vault 检入”对话框。

配置文件详细信息

AutoCAD 和 Inventor 的 Data Standard 附加模块提供了两个唯一的配置文件。

• Inventor.cfg
• AutoCAD.cfg

您可以在 C:\ProgramData\Autodesk\Vault 2015\Extensions\DataStandard\CAD\Configuration 中找到这两个文件

文件元素

配置文件为 XML。可以使用文本编辑器或 XML 编辑器来修改文件中的元素值。

AutoCAD 标题栏定义

在 AutoCAD.cfg 文件中，您会发现名为 <TitleBlock> 的元素。添加您要与 Data Standard 同步的块的名称。您可以有多个块名，所有块名用逗号分隔。例如：ISO_TITLEA,ANSI_TITUS

FileNameDefinition

定义文件命名方式。定义可以混合采用纯文本或变量的形式。每次用户输入或更改数据时都会计算表达式。文件扩展名被省略，但 Data Standard 会自动附加。

样例

<FileNameDefinition>{Prop[TITLE].Value}</FileNameDefinition>

文件名根据特性标题的值生成。

<FileNameDefinition>{Prop[YEAR].Value}_{Prop[NUMBER].Value}</FileNameDefinition>

通过使用特性 YEAR 和 NUMBER 组合并在这两个特性之间加上下划线来生成文件名。

PathDefinition

定义文件保存位置。定义可以混合采用纯文本或变量的形式。每次用户输入或更改数据时都会计算输入的表达式。不需要使用右反斜线。支持的变量为

• {Workspace}……它将包含您的工作空间的路径
• {Prop[<nameofproperty>].Value}……这是用户输入 data</nameofproperty> 后便会立即更改的特性值
• {plain text ... } 这是纯文本，例如反斜杠符号或某些连续的路径段

样例

<PathDefinition>{Workspace}\{Prop[PROJECT].Value}</PathDefinition>

在本样例中，Data Standard 生成的路径是由应用程序中设置的工作空间文件夹加上“Data Standard”对话框中选择或输入的项目名称组合而成。由于工作空间不会更改，因此这部分是固定的，而项目路径会根据用户数据而更改。

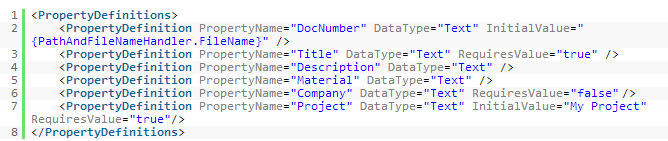

PropertyDefinition

包含一个或多个 PropertyDefinition 元素的列表。PropertyDefinition 是该配置文件的核心部分，允许您定义一个或多个特性。

将要在“Data Standard”对话框中作为特性访问的所有字段必须在这里进行定义。特性名称也是文件的名称或标题栏特性的名称。如果特性名称与现有文件特性（如 title）匹配，则将使用此文件特性。否则，将创建自定义特性。此规则的唯一例外是 AutoCAD。当 AutoCAD 同步特性时，它会从 Data Standard 将特性同步到标题栏属性，而不是文件属性。

特性定义可用的属性有：

特性	必需	说明	支持的值
PropertyName	是	特性的名称	字符和数字
DataType	是	定义数据类型	文本型、日期型、数值型、双精度型、布尔型
InitialValue	否	定义第一次应填充的值	任何文本
RequiresValue	否	定义字段是否必须包含值	True、False
Regex	否	定义用于控制用户输入的正则表达式	正则表达式语法
SyncDWGProperty	否	定义了是同步 DWG 特性还是使用在“Data Standard”对话框中输入的值创建 DWG 特性。 有关详细信息，请参见使用 SyncDWGProperty 属性映射 Data Standard 中的 AutoCAD DWG 特性。	True、False

ShowCheckinDialog

设置为 True 或 False 以指示是否显示“Vault 检入”对话框。

SkipForProperties

可以在 SkipForProperties 元素中添加 Data Standard 应跳过的逗号分隔的特性名称列表。这表示“Data Standard”对话框在遇到此标签中列出的特性名称后将不会显示。一种使用情形是跳过显示第三方资源中心零件（例如，Cadenas 资源中心生成的零件）“Data Standard”对话框。

样例

<SkipForProperties>CDN_B</SkipForProperties>

SupportedFileTypes

定义 Data Standard 支持的文件类型。
