關於使用點雲

點雲是放置在三維座標系統中的一個大型點集合。使用 3D 雷射掃瞄器或其他技術收集數百萬個點,以建立既有結構的 3D 表現法。

點雲檔案可提供真實世界中的介面環境以支援設計程序,您可以在其中重新建立參考物件,或插入其他模型。當點雲貼附至圖面後,您可以將其做為圖面的指導方針、變更其顯示或套用顏色風格化,以區分不同的功能。

使用 Autodesk® ReCap 從掃瞄檔案建立點雲

點雲是從收集的原始資料中導出,透過使用 3D 掃瞄器,從諸如建築物、地形或製造的料件來取得點。資料必須先轉換為可讀取的點雲檔案才能使用。使用 ReCap 將原始掃瞄資料轉換為掃瞄檔案 (RCS 檔),並建立參考多個 RCS 檔的專案檔案 (RCP 檔)。這兩種格式都可以貼附至 AutoCAD 圖面。

將點雲貼附至圖面

將一個 RCS 或 RCP 檔貼附到圖面,類似於貼附任何其他外部參考 (xref)。如果在貼附點雲中的測量單位與目標圖面中的單位不同,該點雲將自動根據目標圖面中所使用的單位類型調整比例。

註: 32 位元系統不支援點雲。若要使用點雲,您需要 64 位元系統,且必須打開硬體加速。

視覺化點雲

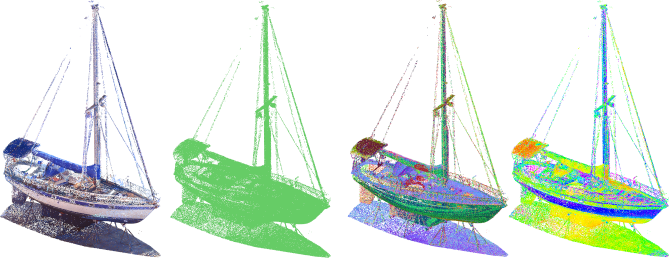

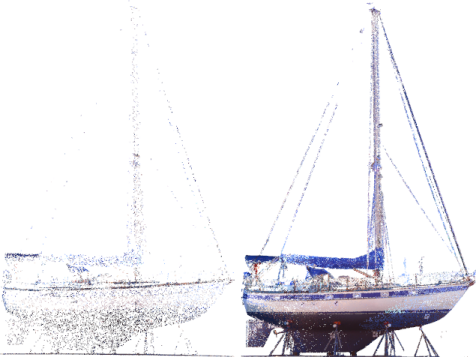

變更顯示設定以簡化顯示並提昇效能。套用顏色風格化,以視覺化的方式呈現您的資料。

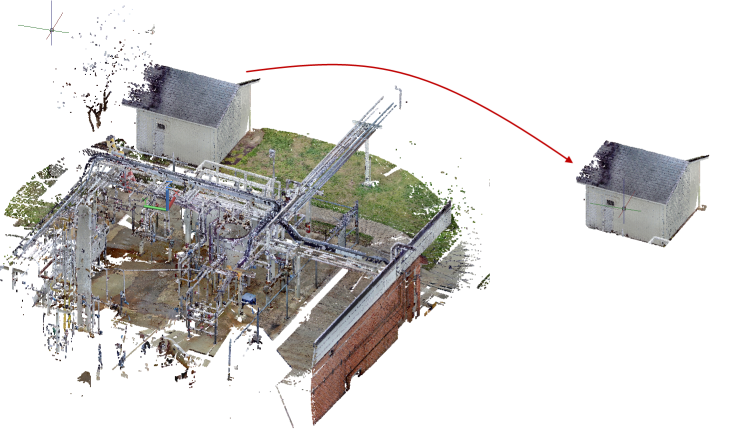

裁剪點雲

裁剪矩形、多邊形或圓形區域,以僅展示最為相關的點雲部分。

點雲的標準編輯作業

註: MIRROR3D 指令會複製並移動點雲,但不會鏡射點雲。無法分解點雲。

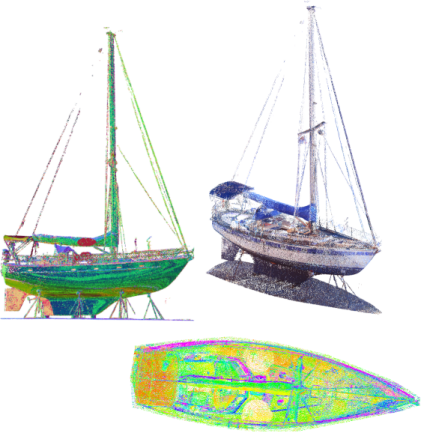

導覽點雲

您可以使用多個工具導覽點雲。
