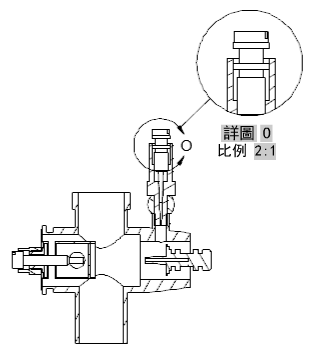

建立有環形邊界詳圖的步驟

您可以從模型文件圖面視圖產生詳圖。

按一下「配置」頁籤「建立視圖」面板「詳圖」下拉式功能表「圓形」。查找
按一下要做為父系視圖之用的視圖。
提示: 詳圖的格式是由目前的詳圖型式控制。您可以使用「詳圖建立功能區關聯式頁籤」來取代這些設定。例如，您可以指定詳圖識別碼、比例和詳圖標示的可見性。
在繪圖區域內按一下，以定義要放大的區域中心。
註: 如果推論約束為開啟狀態 (CONSTRAINTINFER=1)，則重合約束會套用到此點。
按一下以指定要放大區域的直徑。詳圖識別碼會放置在您按一下的位置，而詳圖預覽則會顯示在游標位置。
註: 必要時，您可以在建立詳圖後重新定位識別碼。
將預覽移至適當的位置，然後按一下以放置視圖。
