控制面厚度和曲面的偏移。
- 存取方式
-
功能區：
「3D 模型」頁籤
「修改」面板
「增厚/偏移」
在零件面或 縫合曲面上加入或移除厚度，從零件 面 或 曲面 建立偏移曲面，或建立實體。
「增厚/偏移」頁籤
設定加厚或偏移特徵的需求。
- 選取「
- 指定要加厚的面或要從中建立偏移表面的面。
- 實體
- 如果有多個實體本體，則選取參與本體。
- 選取模式
- 篩選幾何圖形以便將選取限制於個別面或縫合曲面。您可以選取多個連接的面或一個縫合曲面，但不能選取混合面和縫合曲面。
- 距離
- 指定加厚特徵的厚度或指定偏移特徵的距離。
當輸出為一個表面時，偏移距離可以為零 (以從實體模型或表面複製表面或個別面)。
- 輸出
- 指定特徵是實體還是表面。預設選取為實體。
- 運算
- 指定作業的類型。
- 接合
- 將加厚特徵建立的體積加入至實體零件。
- 切割
- 將加厚特徵建立的體積從實體零件中移除。
- 相交
- 從加厚特徵和實體零件的共用體積中建立特徵。共用體積中未包括的材料都會被刪除。
- 新實體
- 建立新實體本體。如果「加厚」作業是零件檔中的第一個實體特徵，此選項為預設選項。選取此選項可使用既有實體本體在零件檔中建立本體。每個本體均為從其他本體中分離出來的獨立特徵集合。本體可以與其他本體共用特徵。
- 接合
- 方向
- 將厚度或偏移特徵沿一個方向延伸或在兩個方向上同等延伸。
- 自動混成
- 一種重新混成技術，可自動移動相鄰的相切面，並可依需要建立新混成。該技術依預設在零件塑型環境中處於作用中狀態。

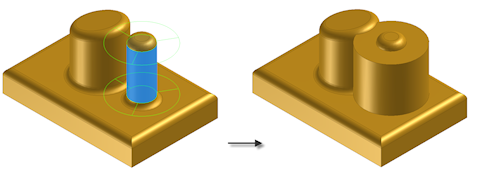

下面是對模型執行啟用「自動混成」和不啟用「自動混成」的「加厚」作業後的兩種結果。
不啟用「自動混成」
啟用「自動混成」
為「加厚」作業選取實體面後，可使用「自動混成」。當厚度特徵沿正方向或負方向延伸時該勾選方塊也可用，但當該特徵在兩個方向上的延伸量相同時，該勾選方塊不可用。
啟用「自動混成」後，以下加厚功能無法使用：- 「接合」、「切割」或「相交」
- 新實體
- 在兩個方向上距離相等
- 表面
- 面組
「更多」頁籤
提供用來選取帶鏈零件面或建立具有邊的表面之方法。還會啟用並設定近似偏移解法的特性。
- 自動面鏈
- 指定多個相切的連續面以進行加厚。所有選取的面使用相同的布林運算和方向加厚。預設設定為「關閉」。
- 建立垂直曲面
- 對於偏移特徵，建立垂直面或側面，以將偏移面連接至原有的縫合曲面。僅在內部表面邊上建立垂直表面，而不是在表面的邊界邊。預設設定為「關閉」。
垂直表面無法將偏移表面接合至實體零件。
- 允許約略值
- 當不存在精確解法時，允許在計算偏移特徵時與指定的厚度有偏差。精確解法可建立原始表面上的每個點都在偏移表面上具有對映點的偏移表面。這兩點之間的距離為指定的距離。 選取是否允許近似解法，然後按一下箭頭以從清單中選取偏差類型。
- 將等分平均偏差，使其落於指定的距離上下。
- 永不太薄保留最小距離。偏差必須落於指定距離之上。
- 永不太厚保留最大距離。偏差必須落於指定距離之下。
- 最佳化
- 使用合理公差和最小計算時間進行計算。
- 指定公差
- 使用您指定的公差進行計算。有時需要相當久的計算時間。
