Spravuje externí reference v aktuálním výkresu.
Paleta Externí reference organizuje, zobrazuje a spravuje odkazované soubory, například soubory DWG (externí reference), DWF, DWFx, PDF nebo podložení DGN, rastrové obrázky a mračna bodů (nejsou dostupné v aplikaci AutoCAD LT).
Přímo z palety Externí reference lze otvírat pouze soubory DWG, DWF, DWFx, PDF a soubory rastrových obrázků.
Další možnosti k práci se soubory poskytují místní nabídky.
Seznam možností
Zobrazí se následující možnosti.

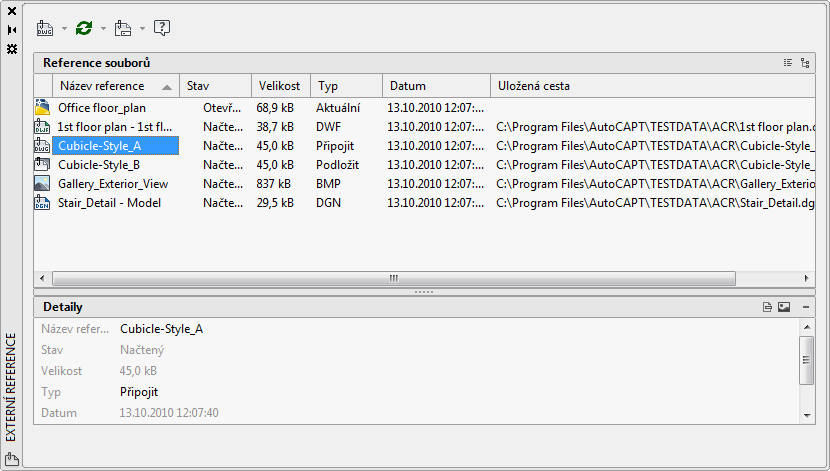

Panel nástrojů palety Externí reference
- Připojit
- Připojí soubory k aktuálnímu výkresu. Dialog Vyberte soubor reference zobrazíte výběrem formátu v seznamu.
- Obnovit
- Obnoví zobrazení seznamu nebo znovu načte všechny reference, aby se zobrazily změny, ke kterým mohlo dojít v odkazovaných souborů.
- Změnit cestu
- Upraví cestu vybraných souborů. Cestu lze nastavit jako absolutní nebo relativní. Pokud je odkazovaný soubor uložen ve stejném umístění jako aktuální výkres, je cestu možné také odstranit.
- Nápověda
- Zobrazí nápovědu.
Reference souboru
- Tlačítka seznamu a stromového zobrazení
- Kliknutím na tlačítka lze přepínat mezi seznamem a stromovým zobrazením.
- Seznam odkazovaných souborů
- Zobrazuje seznam referencí v aktuálním výkresu, včetně informací o nich, například stavu, velikosti a datu vytvoření.
Dvakrát klikněte na název souboru, který chcete upravit. Dvakrát klikněte na buňku pod položkou Typ, jejíž typ cesty chcete změnit.
Detaily
Zobrazí informace o vybrané referenci nebo její náhled.
- Tlačítka zobrazení detailu a náhledu
- Kliknutím na tlačítka lze přepínat mezi zobrazením detailu a náhledem.
- Náhled
- Zobrazí obrázek náhledu souboru vybraného pod položkou Reference souboru.
- Zobrazení detailu
- Poskytuje informace o souboru vybraném pod položkou Reference souboru. Některé informace lze upravit po kliknutí na pravý sloupec.
