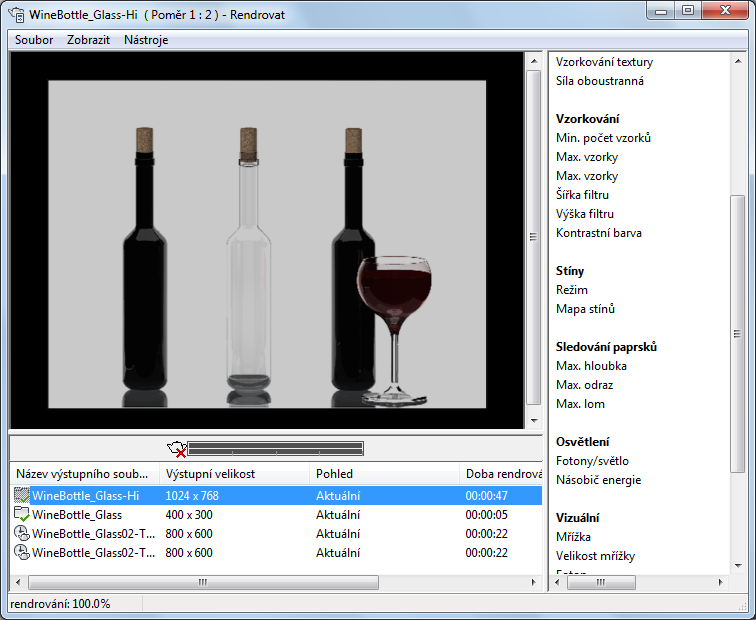

Okno Rendrovat

Zobrazuje rendrovaný výstup aktuálního modelu.

Okno Rendrovat je rozděleno na následující tři panely:

Podokno Obrázek. Zobrazí rendrovaný obrázek.
Podokno Statistika. Napravo se zobrazuje aktuální nastavení používané pro rendrování.
Podokno Historie. V dolní části je k dispozici nedávná historie obrázků rendrovaných z aktuálního modelu a ukazatel průběhu indikující průběh rendrování.

Samostatná okna rendrování se otvírají pro každý výkres, ze kterého se vytváří rendrovaný výstup. Rendrování z jakéhokoli výkresu se vždy zobrazuje v odpovídajícím okně pro rendrování.

Z okna Rendrovat můžete

uložit obrázek do souboru,
uložit kopii obrázku do souboru,
sledovat průběh aktuálního rendrování,
prohlédnout nastavení použité pro aktuální rendrování,
sledovat historii rendrování modelu,
čistit, odstraňovat nebo čistit a odstraňovat obrázky z historie rendrování,
zvětšovat části rendrovaného obrázku, posunovat se v obrázku a vrátit se na původní velikost obrázku.

Seznam možností

Zobrazí se následující možnosti.

Nabídka Soubor

Ukládá rendrované obrázky.

Uložení

Uloží obrázek do souboru typu bitmapa. Další informace naleznete v části „Uložení a opakované zobrazení rendrovaného obrázku“.

Příkaz ULOŽR není možné použít při rendrování do okna rendrování. Tento příkaz má smysl jen tehdy, jestliže rendrujete do výřezu.

Uložit kopii

Uloží kopii obrázku do nového umístění bez ovlivnění umístění, které je uloženo v aktuální položce.

Konec

Uzavře okno Rendrovat.

Pokud znovu otevřete okno rendrování, bude historie předchozích rendrování zachována.

Nabídka Zobrazit

Zobrazí různé elementy, ze kterých se skládá okno rendrování.

Stavový řádek: Zobrazí stavový řádek pod podoknem Historie.
Podokno Statistika: Zobrazí celé podokno Statistika.

Nabídka Nástroje

Poskytuje příkazy pro zvětšení a zmenšení výhledu na rendrovaný obrázek.

Zoom +: Zvětšení výhledu rendrování v podokně Obrázek. Při zvětšení se můžete posunovat po celé ploše obrázku.
Zoom -: Zmenšení náhledu rendrování v podokně Obrázek.

Podokno Obrázek

Primární výstupní cíl rendrovacího modulu

Faktor zoomování: Faktor zoomování se pohybuje v rozsahu od 1:64 do 64:1 v násobcích dvou. Faktor zoomování je možné změnit pomocí kolečka myši.

Ukazatel průběhu / Stavový řádek

Před vytvořením kompletního obrázku následují tři fáze – překlad, emise fotonů, konečné seskupení a rendrování. Ukazatel průběhu je rozdělen, aby podával dva druhy informací.

V horní části informuje o průběhu aktuální fáze.
V dolní části se zobrazuje průběh celého rendrování.

Fáze převod a rendrování se vyskytují vždy. Fáze Emise fotonů a konečné seskupení se vyskytují pouze pokud jsou tyto volby aktivovány. Čas zpracování je vynaložen pouze na fáze, které jsou aktivní.

Rendrování je možné zrušit kliknutím na ikonu X vedle ukazatele průběhu nebo stisknutím klávesy Esc.

Stavový řádek v levém dolním rohu rendrovacího okna ukazuje to stejné jako horní část ukazatele průběhu.

Podokno Historie

Data uložená v položkách historie obsahují

Název výstupního souboru Název souboru rendrování a indikace typu rendrování.
Výstupní velikost.
Zobrazení. Název pohledu, který se rendruje. Pokud není použit pojmenovaný pohled, je pohled uložen jako aktuální pohled.
Doba rendrování. Doba rendrování udávaná v hodinách : minutách : sekundách
Předvolba rendrování. Název předvolby rendrování použité k rendrování.

Jakákoliv položka historie, která obsahuje název souboru bude uložena.

Podokno Historie – místní nabídka

Kliknutím pravým tlačítkem myši na položku historie se zobrazí následující nabídka:

Rendrovat znovu: Restartuje renderer pro vybranou položku historie.
Uložení: Zobrazí dialog Výstupní soubor rendrování, pomocí kterého lze uložit obrázek na disk. Pokud je vybrána dočasná položka, po uložení se změní na normální položku.
Uložit kopii: Uloží obrázek do nového umístění bez ovlivnění umístění, které je uloženo v položce. Zobrazí se dialog Výstupní soubor rendrování.
Nastavit předvolby rendrování jako aktuální: Načte předvolby rendrování spojené se zvolenou položkou historie, pokud existuje více položek historie, které používají různé nastavení rendrování.
Odstranit ze seznamu: Odstraní položku z historie a současně zachová související obrázek.
Vymazat výstupní soubor: Odstraní rendrovaný obrázek z podokna Obrázek.

Podokno Statistika

Zde jsou informace odvozené z nastavení v dialogu Správce předvoleb rendrování spolu s informacemi, které jsou generovány v průběhu rendrování.
