V tomto cvičení vytvoříte na povrchu skrytou hranici, která zamaskuje nežádoucí triangulaci.
Hranici lze vytvořit z libovolného mnohoúhelníku nebo křivky, v tomto cvičení však použijete existující povinnou spojnici.
Toto cvičení navazuje na část Cvičení 2: Odstranění úseček TIN.
Přidání funkce skrytí hranice
- Otevřete výkres Surface-4C.dwg, který se nachází ve složce výkresů výukových programů. Poznámka:
Tento výkres se podobá výkresu Surface-3.dwg s tím, že je navíc zahrnuta hladina C-TOPO-BRKL, na které se zobrazují povinné spojnice.
- V Prostoru nástrojů na kartě Prospektor rozbalte u kolekce Povrchy povrch XGND.
- U povrchu XGND rozbalte kolekci Definice. Klepněte pravým tlačítkem myši na položku
Hranice. Klepněte na tlačítko . - V dialogovém okně Přidat hranice zadejte následující parametry:
- Název: XGND-Skrýt nádrž
- Typ: Skrýt
- Nedestruktivní povinná spojnice: Zaškrtnuto
- Vzepětí oblouku: 1,0000
- Klepněte na tlačítko OK.
- Ve výkresu vyberte objekt křivky odpovídající obvodu nádrže.

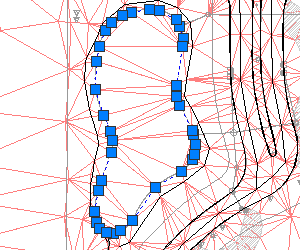

Křivku, která odpovídá obvodu nádrže
- Stiskněte klávesu Enter.
Do definice povrchu je přidáno skrytí hranice. Ve výkresu zobrazený povrch je upraven tak, aby zobrazil nádrž jako „otvor“ v povrchu.

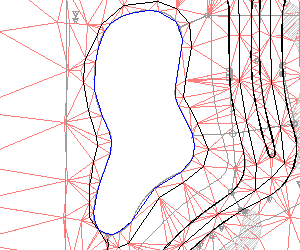

Možnou podobu povrchu se skrytou hranicí povrchu
Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 4: Vyhlazení povrchu.
