Cvičení 2: Odstranění hran TIN

V tomto cvičení z povrchu odstraníte hrany TIN.

Hrany TIN se svažují uvnitř nádrže. Odstraněním těchto čar můžete zabránit nakreslení vrstevnic přes oblast nádrže.

Toto cvičení navazuje na Cvičení 1: Výměna hran TIN.

Odstranění hran TIN

1. Otevřete soubor Surface-4B.dwg, který se nachází ve složce výkresy výukových programů.

   V tomto výkresu je povrch zobrazen formou čar TIN překrývajících externě odkazovaný obrázek terénu.

2. Proveďte přiblížení oblasti okrouhlé nádrže, která je umístěna vlevo nahoře.

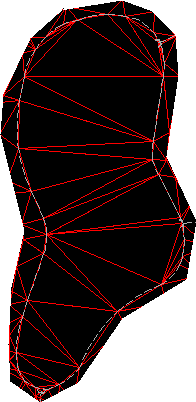

   Čáry, které kříží oblast nádrže


3. V Prostoru nástrojů na kartě Prospektor rozbalte knihovnu Definice povrchu, a klikněte pravým tlačítkem myši na položku Úpravy.
4. Klepněte na příkaz Odstranit úsečku.

   Na příkazovém řádku budete vyzváni k výběru hrany (úsečky), která má být odstraněna.

5. Klepněte na hranu, která protíná povrch nádrže. Stiskněte klávesu Enter.

   Hrany jsou odstraněny a je vytvořena vnitřní hranice, která sleduje přilehlé linie modelu povrchu TIN.

6. Příkaz Odstranit úsečku opakujte, dokud nebudou odstraněny všechny úsečky modelu povrchu TIN, které vedou přes povrch nádrže.
   Tip:

   Chcete-li použít výběr křížení, zadejte na příkazovém řádku C.

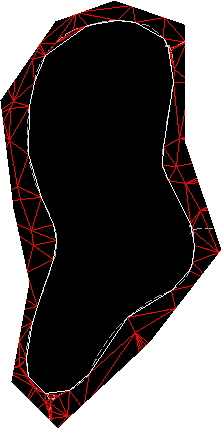

   Revidovanou triangulaci a vnitřní ohraničení



   Úpravy jsou přidány jako operace Odstranit úsečku do seznamu Úpravy na kartě Prospektor.

   Poznámka:

   Ve sloupci Popis jsou v seznamu uvedeny souřadnice vrcholů pro hranu, která byla odstraněna.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 3: Přidání funkce skrytí hranice.
