Tento výukový program předvádí některé obvyklé úlohy úprav povrchu, včetně výměny hran, vymazání hrany TIN a vyhlazení povrchu. Skryjete také součást povrchu za použití funkce skrytí hranice.
Výměna hran
Výměna hran se používá ke změně polohy dvou trojúhelníkových plošek za účelem zpřesnění modelu povrchu. Hrany lze například vyměnit tak, aby strany trojúhelníku odpovídaly hřebenům nebo prohlubním.

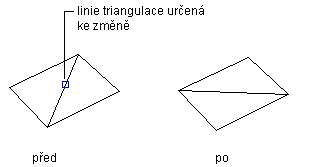

Klepnutím zobrazte účinky výměny hran.
Odstranění hran nepravidelné trojúhelníkové sítě TIN
Může být potřeba odstranění hran TIN, například má-li povrch na obvodu trojúhelníky TIN, které jsou dlouhé a úzké. V tomto případě by asi trojúhelníky neodpovídaly přesně povrchu a měly by se vymazat.
Čáry rastru nebo povrchu TIN můžete také odstranit u nádrže, chcete-li například vytvořit prázdnou plochu. Odstraněním těchto čar můžete zabránit nakreslení vrstevnic přes prázdné oblasti.
Když se odstraní hrana, upraví se buď vnitřní ohraničení nebo vnější ohraničení tak, aby odpovídalo novým liniím.
Skrýt hranice
Funkce Skrýt hranice maskuje plochy povrchu, takže v této oblasti není viditelná triangulace a proto nejsou viditelné ani vrstevnice. Funkce skrytí hranic se používá k vytvoření děr v povrchu, například k označení průmětu budovy.

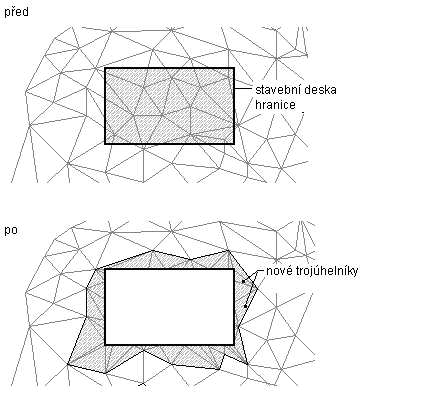

Klepnutím zobrazte účinky skrytí hranice povrchu.
Když používáte skrytí hranice, není povrch odstraněn. Celkový povrch zůstává nedotčen. Vyskytnou-li se hrany povrchu TIN, které chcete z povrchu trvale odstranit, použijte příkaz Odstranit úsečku.
Vyhlazení povrchu
Vyhlazení povrchu je operace, při které se přidají body v systémem určených výškách, za použití metody Přirozené interpolace sousedů (NNI) nebo metody Krigování. Výsledkem jsou vyhlazené obrysy a odstraněné překrývání.
Vyhlazení provedete jako operaci úpravy na povrchu. Můžete stanovit vlastnosti vyhlazení a pak je zapnout nebo vypnout. Když je vypnuto vyhlazení, vrátí se povrch zpět, do svého původního stavu. Operace vyhlazení však zůstane v seznamu operací s povrchem a lze ji znovu zapnout.
NNI je metoda používaná pro odhad výšky (Z) libovolného bodu (P) ze sady bodů se známými výškami.
Tato metoda využívá informace v triangulaci známých bodů, pro výpočet váženého průměru výšek přirozených sousedů bodu.
Klepnutím zobrazte nejbližší sousedy libovolného bodu (p).
Pro použití NNI stačí pouze určit výstupní umístění interpolovaných bodů. Výšky interpolovaných bodů se vždy zakládají na váženém průměru výšek existujících sousedních bodů. Metodou NNI se provádí interpolace jen v rámci povrchu.
