Cvičení 1: Vytvoření tabulky ploch parcel

V tomto cvičení vytvoříte tabulku, ve které budou zobrazeny informace o objektech parcel.

Podobným postupem můžete vytvořit tabulky pro většinu objektů aplikace AutoCAD Civil 3D. V tomto cvičení se seznámíte s nástroji pro tvorbu tabulek v aplikaci AutoCAD Civil 3D a s dynamickou povahou externě odkazovaných výkresů. Přidáte tabulku ploch parcel do externě odkazovaného výkresu a poté prozkoumáte výsledky v hostitelském výkresu.

Aby bylo možné vytvořit tabulku pro objekt, musí být tento objekt opatřen štítkem. Většina tabulek vyžaduje, aby byla data tabulky zadána výběrem stylu popisku. V tomto cvičení vyberete popisky plochy parcely za účelem vytvoření tabulky ploch parcel. Popisky parcel a ploch se však nacházejí v externě odkazovaném výkresu. Tabulky ploch parcel nemohou být vytvořeny prostřednictvím externích referencí, takže tabulku nelze vytvořit v aktuálním výkresu.

Použití jednoduššího stylu popisku plochy parcely

Poznámka:

Než začnete s tímto cvičením, je nutné mít k dispozici výkresy Labels- uložené ve složce Moje data výukových programů aplikace Civil 3D. Další informace naleznete ve cvičení Připojení výkresů jako externích referencí pro opatření poznámkami.

1. Otevřete výkres Labels-4a.dwg, který se nachází ve složce Moje data výukových programů aplikace Civil 3D.
2. Otevřete výkres Labels-Parcels.dwg, který se nachází ve složce Moje data výukových programů aplikace Civil 3D.
3. Ve výkresu Labels-Parcels.dwg přibližte pohled tak, abyste viděli parcely přilehlé k Východní ulici, což je trasa slepé ulice na pravé straně výkresu.

   U parcel 37 až 41 použijete jednodušší styl popisku plochy a pak vytvoříte tabulku, ve které budou uvedena podrobné údaje o parcelách.

4. V Prostoru nástrojů rozbalte na kartě Prospektor položku StaveništěStaveniště. Klepněte na kolekci Parcely.
5. Stiskněte klávesu Shift a v položkovém zobrazení ve spodní části Prostoru nástrojů vyberte kliknutím parcely 37 až 41. Klepněte pravým tlačítkem myši na záhlaví sloupce Styl popisku plochy. Klepněte na příkaz Upravit.
6. V dialogu Styl popisku plochy vyberte položku Číslo parcely . Klepněte na tlačítko OK.

   Popisek plochy parcely obsahuje pouze číslo parcely. V následující části vytvoříte tabulku, ve které budou uvedeny podrobné informace o každé z těchto parcel.

Vytvoření tabulky ploch parcel

1. Klikněte na kartu Poznámka panel Popisky a tabulky nabídka Přidat tabulky ParcelaPřidat plochu.
2. V dialogu Vytvoření tabulky v oblasti Vybrat podle popisku nebo stylu zaškrtněte v řádku Číslo parcely políčko Použít.

   Můžete vybrat několik stylů, ze kterých bude vytvořena tabulka parcel. V tabulce budou uvedeny všechny parcely, které používají vybrané styly.

3. Klepněte na tlačítko OK.

   Při přesunutí ukazatele myši do výkresové oblasti je k ukazateli myši připojen levý horní roh tabulky.

4. Přesuňte ukazatel myši napravo od parcel a klikněte.

   Tabulka je vložena do výkresu.

5. Na panelu nástrojů Rychlý přístup klikněte na možnost Uložit.
6. Zavřete výkres Labels-Parcels.

Podrobné seznámení s výsledky v aktuálním výkresu

1. Ve výkresu Labels-4a zadejte na příkazovém řádku příkaz XREF.
2. Na paletě Externí reference klikněte pravým tlačítkem na výkres Labels-Parcels. Klepněte na příkaz Znovu načíst.

   Aktuální výkres je překreslen pomocí aktualizovaných dat z výkresu Labels-Parcels. Všimněte si, že je zobrazena tabulka ploch parcel, kterou jste vytvořili v externě odkazovaném výkresu, a že parcely na konci trasy Východní ulice používají styl popisku plochy Číslo parcely.

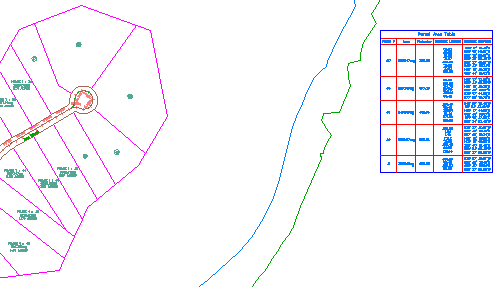

   Tabulka ploch parcel přidaná do externě odkazovaného výkresu

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 2: Převedení popisků na štítky.
