Cvičení 1: Import dat kódů z terénu při zaměření

V tomto cvičení budete importovat data zaměření do existujícího souboru měřického zápisníku, který obsahuje kódy skic, které je možné interpretovat pomocí sady kódů skici.

Soubor měřického zápisníku, který budete importovat, obsahuje kódy skic, které jste si podrobně prošli ve cvičení Nastavení kódové sady skici.

Nastavení projektu

1. Otevřete výkres Survey-2A.dwg, který se nachází ve složceVýkresy výukových programů.

   Tento výkres je prázdný, ale má styly bodů a polygonů, které jsou vhodné pro toto cvičení.

2. Klikněte na kartu Výchozí, panel Vytvořit data terénu, položku Import dat zaměření.

Vytvoření databáze zaměření

1. V průvodci Importovat data zaměření vyberte na stránce Zadat databázi v části Databáze zaměření možnost Zaměření 1.

   Pokud potřebujete vytvořit databázi zaměření, můžete kliknout na možnost Vytvořit novou databázi zaměření.

2. Klikněte na možnost Upravit nastavení databáze zaměření.

   K definování parametrů databáze zaměření můžete použít dialog Nastavení databáze zaměření. Všimněte si, že nastavení odpovídá nastavení zadanému ve cvičení Úprava a ověření nastavení

3. Klepněte na tlačítko OK.
4. Klepněte na tlačítko Další.

Vyberte soubor, který má být importován.

1. Na stránce Zadat zdroj dat vyberte v části Typ zdroje dat položku Soubor měřického zápisníku.
2. Pod položkou Zdrojový soubor klikněte na možnost .
3. V dialogu Název souboru měřického zápisníku přejděte do složky Výukový program.
4. Vyberte soubor Survey-1.fbk. Klepněte na tlačítko Otevřít.
5. Klepněte na tlačítko Další.

Vytvoření sítě zaměření

1. Na stránce Zadat síť klikněte na možnost Vytvořit novou síť.
2. V dialogu Nová síť zadejte název Síť zaměření 1.
3. Klepněte na tlačítko OK.
4. Klepněte na tlačítko Další.

Zadání možností importu

1. Na stránce Možnosti importu zadejte následující parametry:
   • Aktuální databáze zařízení: Ukázka
   • Aktuální zařízení: Ukázka
   • Zobrazit interaktivní grafiku: Ano (Zaškrtnuto)
   • Aktuální databáze předpon polygonů: Sample
   • Zpracovat skicu během importu: Ano (Zaškrtnuto)
   • Aktuální sada kódů skici: Ukázka
   • Zpracovat sekvenci skic: Dle pořadí importu
   • Přiřadit odsazení k identifikátorům bodů: Ano (Zaškrtnuto)
   • Odsazení identifikátoru bodu:
   • Vložit objekt sítě: Ano (Zaškrtnuto)
   • Vložit objekt polygonu: Ano (Zaškrtnuto)
   • Vložit body zaměření:Ano (Zaškrtnuto)

   Přijměte zbývající výchozí hodnoty.

2. Klepněte na tlačítko Dokončit.

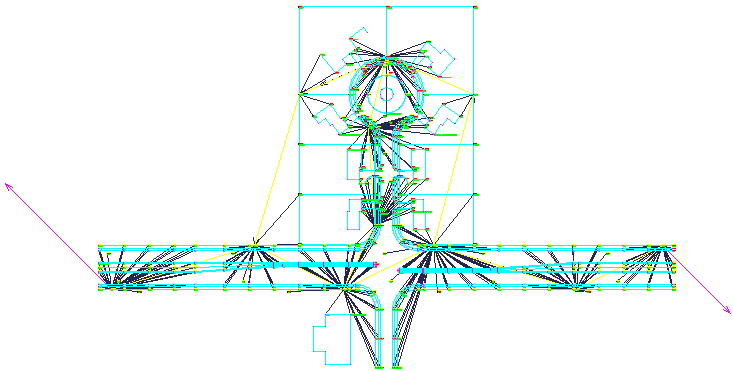

   Proběhne import dat zaměření a výkres vypadá takto:


3. Klikněte na příkaz Uložit jako.
4. Přejděte do složky Moje výuková data aplikace Civil 3D. Pro možnost Název souboru zadejte Survey-2B.dwg. Klepněte na příkaz Uložit.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 2: Aktualizace importovaných dat zaměření.
