Cvičení 3: Rozdělení parcely pomocí posuvné hranice

V tomto cvičení postupně rozdělíte parcelu pomocí segmentů, které jsou definovány svým úhlem v průčelí parcely.

Toto cvičení navazuje na Cvičení 2: Rozdělení parcely pomocí segmentu volného tvaru.

Zadání nastavení pro vytvoření parcely

1. Otevřete soubor Parcel-1C.dwg, který je k dispozici ve složce výkresů výukových programů.
2. Klikněte na kartu Výchozí panel Vytvořit projekt rozevírací seznam Parcela Nástroje pro vytvoření parcely.
3. Na položce panelu nástrojů Nástroje rozvržení parcely klikněte na tlačítko .
4. Zadejte následující parametry:

   Při zadávání jednotlivých parametrů si všimněte, že je v dolní části okna Nástroje rozvržení parcely zobrazen náhled obrázku.

   Velikost parcely

   Automatické rozvržení

   • Minimální výměra: 7000,00
   • Minimální šířka průčelí parcely: 40,0000’
   • Použít minimální šířku průčelí parcely v odsazení: Ano
   • Odsazení průčelí: 20,0000
   • Minimální šířka: 40,0000
   • Minimální hloubka: 50,0000
   • Použít maximální hloubku: Ano
   • Maximální hloubka:
   • Preference více řešení: Použít nejmenší plochu
   • Automatický režim: Vypnuto
   • Rozdělení zbytku: Umístit zbytek do poslední parcely
     Poznámka:

     Když je automatický režim nastaven na Vypnuto, nebude mít nastavení Rozdělení zbytku vliv na rozvržení parcely. Toto nastavení bude použito v pozdějších cvičeních.

Vytvoření jednotlivých parcel pomocí posuvné hranice

1. Na panelu nástrojů Nástroje rozvržení parcely klikněte na položku Vytvoření posuvné hranice.
2. V dialogovém okně Vytvořit parcely – rozvržení vyberte pro položku Styl parcely možnost Jedna rodina. Ponechte ostatní nastavení na jejich výchozích hodnotách. Klepněte na tlačítko OK.
3. Klepněte na popisek oblasti pro parcelu Jedna rodina: 101.

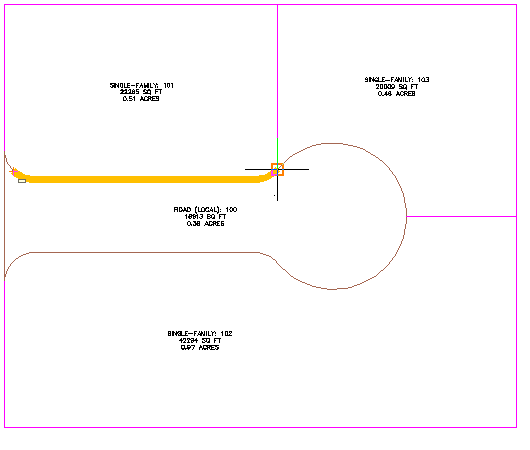

4. Zadejte počáteční a koncový bod průčelí parcely, jak je zobrazený na následujícím obrázku.

   Všimněte si, že se při přesunutí kurzoru pro účely zadání koncového bodu zobrazí navrhované průčelí parcely jako žlutá čára.

   Poznámka:

   Když zadáte počáteční bod průčelí parcely, neprovádějte přichycení k začátku oblouku. Pokud průčelí parcely začíná v počátečním bodě oblouku, nebude nalezeno žádné řešení.


5. Zadejte úhel průčelí 90 stupňů.

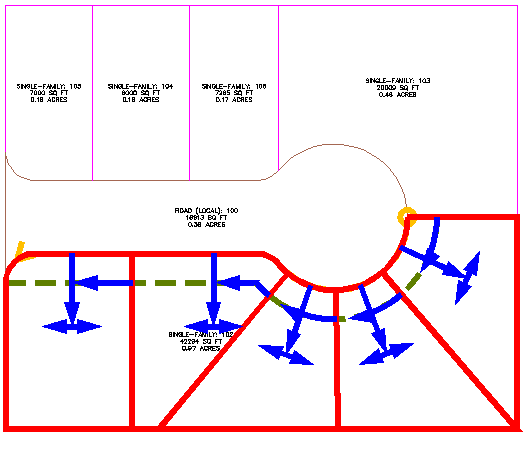

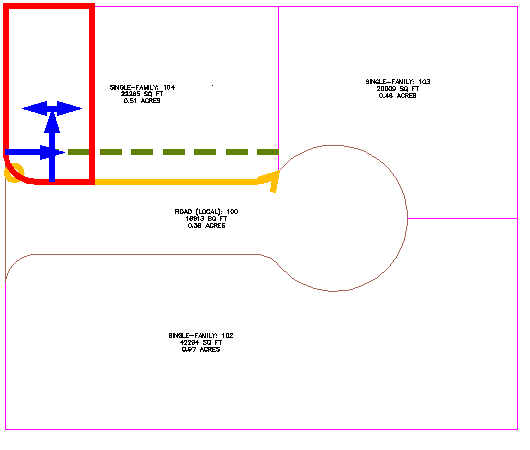

   Zobrazí se náhled obrázku parametrů vytvoření parcely a navrhované řešení. Obrázky jsou podobné těm, které se zobrazily, když jste zadali parametry pro vytvoření parcely v okně Nástroje rozvržení parcely.


6. Stiskněte klávesu Enter.

   Bude vytvořena a popiskem bude označena nová parcela a ve výkresu se zobrazí náhled další parcely.

7. V dialogovém okně Nástroje rozvržení parcely zadejte pro položku Minimální výměra, hodnotu 8000.

   Všimněte si, že náhled obrázku bude aktualizován tak, aby odrážel hodnotu změněné plochy.

8. Stiskněte klávesu Enter.

   Vytvořeny a popiskem označeny budou dvě nové parcely.



Současné vytvoření více parcel

1. Na panelu nástrojů Nástroje rozvržení parcely klikněte na položku Vytvoření posuvné hranice.
2. V části Automatické rozvržení zadejte následující parametry:
   • Automatický režim: Zapnuto
   • Rozdělení zbytku: Umístit zbytek do poslední parcely

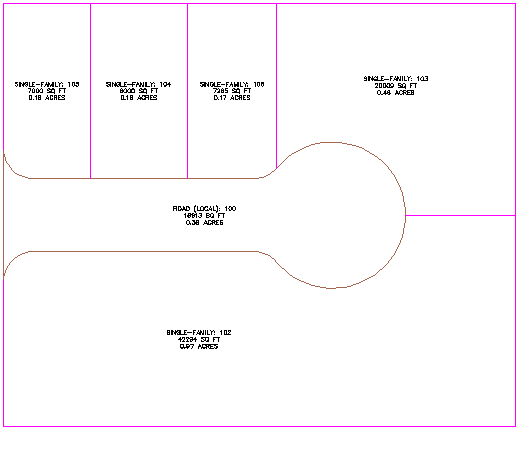

3. Klepněte na popisek plochy velké parcely na jižní straně staveniště.

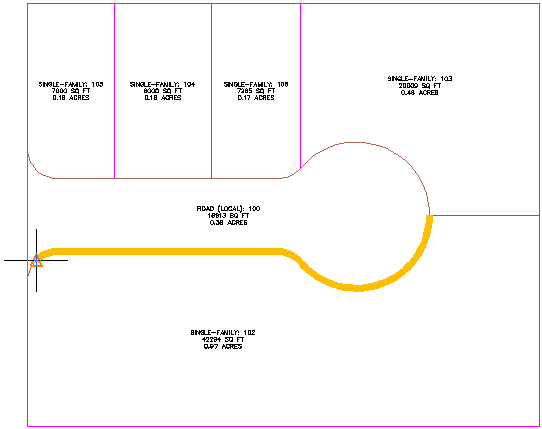

4. Zadejte počáteční a koncový bod průčelí parcely, jak je zobrazený na následujícím obrázku.

5. Zadejte úhel průčelí 90 stupňů.

   Zobrazí se náhled navrhované parcely.


6. Stiskněte klávesu Enter.

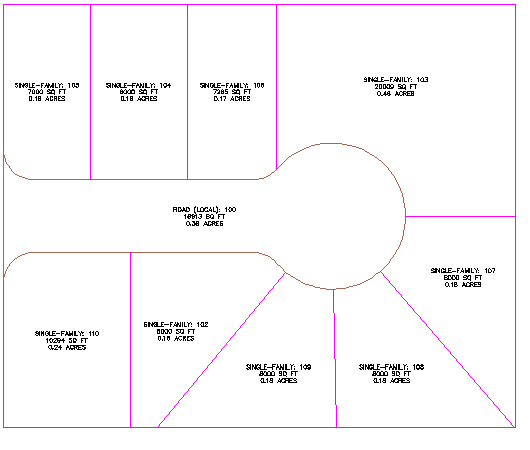

   Vytvořeny a popiskem označeny budou nové parcely.

   Poznámka:

   Umístění některých linií pozemku opravíte ve výukovém programu Úpravy dat parcely.


7. Stisknutím klávesy Esc ukončete příkaz.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 4: Rozdělení parcely pomocí šikmé hranice.
