Cvičení 3: Kopírování profilu a jeho vertikální odsazení

V tomto cvičení zkopírujete část profilu osy trasy. Tuto kopii použijete k vytvoření počáteční linie profilu příkopu, což je stanovená vzdálenost pod osou trasy.

Toto cvičení navazuje na Cvičení 2: Úprava profilu rozvržení.

Kopírování profilu rozvržení

1. Otevřete soubor Profile-3B.dwg, který se nachází ve složce výkresů výukových programů.
2. V zobrazení profilu PV-1 vyberte červený profil rozvržení. Klepněte na pravé tlačítko myši. Klepněte na příkaz Upravit geometrii profilu.
3. Na položce panelu nástrojů Nástroje pro návrh profilu klikněte na tlačítko . Kopírování profilu
4. V dialogovém okně Kopírování dat profilu zadejte následující parametry:

   Pro použití pokročilejších funkcí produktu vytvoříte kopii projektu menší než originál.

   Poznámka:

   Hodnoty staničení doporučené v tomto kroku byly vybrány proto, že ve výkresu Profile-3B.dwg zahrnují dvě středové tečny profilu Rozvržení (1). Používáte-li jiný výkres s výrazně odlišným profilem, budete možná muset zadat odlišné hodnoty staničení. Pro zahrnutí do kopie profilu musí být celá tečna uvnitř kopírovaného rozsahu. Přesahuje-li součást tečny mimo rozsah, je ze sady výběru vyloučena celá tato tečna.

   • Rozsah PVI: Rozsah staničení
   • Počátek: 300
   • Konec: 1700
   • Možnosti cílového profilu: Vytvořit nový profil .
5. Klepněte na tlačítko OK.

   Nový profil je nakreslen na horní straně starého profilu.

6. V Prostoru nástrojů rozbalte na kartě Prospektor položku TrasyOsy trasHřebenová komunikacekolekce Profily v rámci trasy.

   Kopie profilu se zobrazí s ikonou profilu rozvržení a názvem.

7. Stiskněte klávesu Esc.

Odsazení profilu

1. Ve výkresu klikněte na zobrazení profilu. Klepněte pravým tlačítkem myši. Klepněte na položku Vlastnosti zobrazení profilu.
2. Na kartě Profily zrušte zaškrtnutí políčka Kreslit pro původní profil Rozvržení (1).

   Při zrušení zaškrtnutí tohoto políčka dojde k odebrání původního profilu ze zobrazení profilu. V případě potřeby můžete později tento profil v zobrazení profilu obnovit.

   Tip:

   Místo odebrání profilu ze zobrazení profilu můžete zkusit vybrat profil a přemístit jej. Zde popsaný postup je však spolehlivější, pokud se profily překrývají.

3. Klepněte na tlačítko OK.

   Dialog Vlastnosti zobrazení profilu se zavře a zobrazení profilu se překreslí a zobrazí kopii součásti profilu rozvržení.

4. Klepněte na profil rozvržení.

   Název vybraného profilu je zobrazen na panelu nástrojů Nástroje pro návrh profilu. V další části snížíte kopii profilu o 5 stop, aby představovala výšku příkopu.

5. Na panelu nástrojů Nástroje pro návrh profilu klikněte na položku Zvýšit/Snížit vrcholy výškového polygonu.
6. V dialogovém okně Zvýšit/snížit výšku PVI zadejte následující parametry:
   • Změna výšky: -5
   • Rozsah PVI: Vše
7. Klepněte na tlačítko OK.

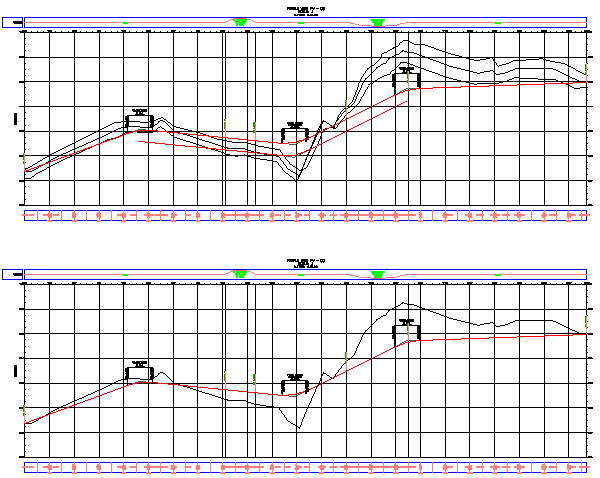

   V obou zobrazeních profilu se linie posune do své nové pozice.

   Tato kopie profilu je plně funkčním objektem, který lze upravovat stejným způsobem, jako původní profil rozvržení.

8. Stisknutím klávesy Esc zrušte výběr profilu.
9. Ve výkresu klikněte na zobrazení profilu. Klepněte pravým tlačítkem myši. Klepněte na položku Vlastnosti zobrazení profilu.
10. Na kartě Profily nastavte stavy zaškrtávacích políček Kreslit následujícím způsobem:
    • Rozvržení (1): Zaškrtnuto
    • Rozvržení (1) [Kopie]: nezaškrtnuto
11. Klepněte na tlačítko OK.

    Při zrušení zaškrtnutí tohoto políčka dojde k odebrání kopie profilu ze zobrazení profilu. Všimněte si, že kopie je nadále zobrazena v zobrazení profilu PV-(2).



Chcete-li pokračovat dalším výukovým programem, přejděte k části Návrh profilu, který se odvolává na místní standardy.
