Cvičení 1: Výměna hran TIN

V tomto cvičení v povrchu vyměníte několik hran TIN.

Výměna hran TIN

1. Otevřete soubor Surface-4A.dwg, který se nachází ve složce výkresy výukových programů.

   V tomto výkresu je povrch zobrazen jako hrany TIN, překrývající externě odkazované zobrazení terénu.

2. Proveďte přiblížení levé dolní hrany povrchu.

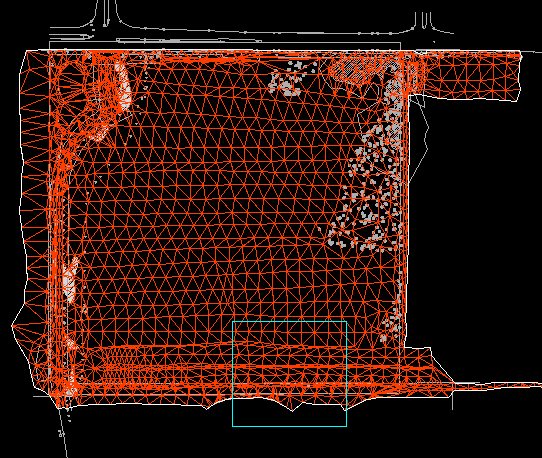

   Oblast přiblížení


3. V Prostoru nástrojů rozbalte na kartě Prospektor sadu Definic povrchů. Klikněte pravým tlačítkem myši na položku Upravit.
4. Klepněte na příkaz Vyměnit hranu.

   Na příkazovém řádku budete vyzváni k výběru hrany (úsečky), která se má vyměnit.

5. Klepnutím vyměňte hranu TIN.

   Hrany doporučené pro výměnu



   Hrana se vymění, jsou-li splněna následující kritéria:

   • Dva viditelné trojúhelníky dělí hrana.
   • Čtyřúhelník tvořený dvěma trojúhelníky (které odděluje hrana) je konvexní.
6. Volitelně pokračujte kliknutím na další hrany TIN k provedení jejich výměny.
7. Příkaz ukončete stisknutím klávesy Enter.

   Úpravy budou přidány jako operace Vyměnit hranu do zobrazení seznamu Upravit na kartě Prospektor.

   Poznámka:

   Ve sloupci Popis jsou v zobrazení seznamu uvedeny souřadnice bodu výběru podél hrany, která byla vyměněna.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 2: Odstranění čar TIN.
