Cvičení 1: Posunutí linie pozemku u parcely

V tomto cvičení změníte velikost parcely posunutím připojené linie pozemku podél průčelí parcely.

Zadání nastavení pro vytvoření parcely

1. Otevřete výkres Parcel-2A.dwg, který se nachází ve složceVýkresy výukových programů.
2. Klikněte na kartu Výchozí panel Vytvořit projekt rozevírací seznam Parcela Nástroje pro vytvoření parcely.
3. Na položce panelu nástrojů Nástroje rozvržení parcely klikněte na tlačítko .
4. Zadejte následující parametry:

   Při zadávání jednotlivých parametrů si všimněte, že je v dolní části okna Nástroje rozvržení parcely zobrazen náhled obrázku.

   Velikost parcely

   Automatické rozvržení

   • Minimální výměra: 8000,00
   • Minimální šířka průčelí parcely: 40,0000’
   • Použít minimální šířku průčelí parcely v odsazení: Ano
   • Odsazení průčelí: 20,0000
   • Minimální šířka: 40,0000
   • Minimální hloubka: 50,0000
   • Použít maximální hloubku: Ano
   • Maximální hloubka:
   • Preference více řešení: Použít nejmenší plochu
   • Automatický režim: Vypnuto
   • Rozdělení zbytku: Umístit zbytek do poslední parcely

Přerušení čáry linie pozemku

1. Na panelu nástrojů Nástroje rozvržení parcely klikněte na položku Úprava posuvné linie.
2. V dialogu Vytvořit parcely – rozvržení klikněte na tlačítko OK.

   Budete vyzváni, abyste vybrali připojenou linii pozemku k nastavení.

   Poznámka:

   Připojená linie pozemku je linie vytvořená pomocí nástrojů pro přesnou úpravu úhlu posunu, směru posunu a šikmé hranice, které jsou dostupné na panelu nástrojů Nástroje rozvržení parcely. K úpravě pouze připojených linií pozemku můžete použít příkaz pro úpravu posuvné hranice. Naučíte se, jak upravovat linie pozemku vytvořené pomocí jiných metod v části Cvičení 3: Úprava linií pozemku parcely pomocí nástrojů pro úpravu návrhových linií.

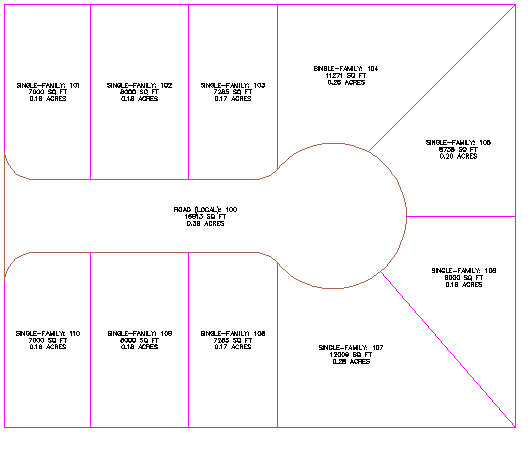

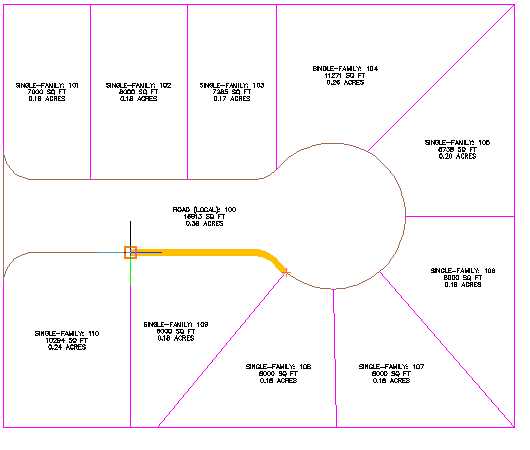

3. Ve výkresu klikněte na linii pozemku, která probíhá mezi parcelami 108 a 109.

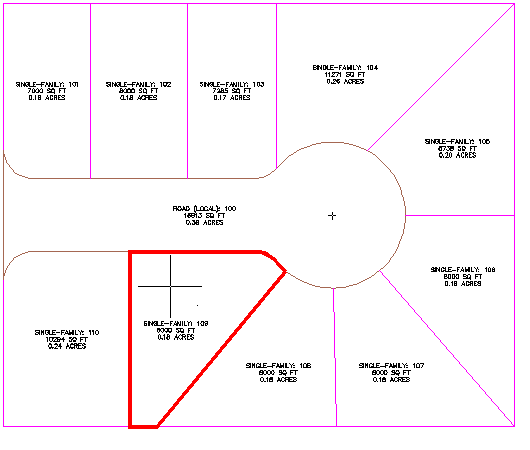

4. Přesunutím ukazatele myši nad pozemek 109 vyberte parcelu, kterou chcete upravit. Hranice parcely jsou zvýrazněny. Klepněte uvnitř parcely.

5. Zadejte název průčelí parcely, jak vidíte na následujícím obrázku.

6. Zadejte úhel průčelí 90.

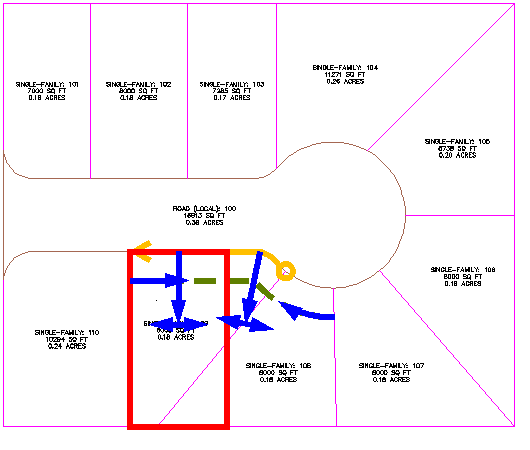

   Zobrazí se náhled obrázku parametrů vytvoření parcely a navrhované řešení. Zobrazené řešení posune linii pozemku podél průčelí v zadaném úhlu. Navrhované řešení ohrazuje oblast, která vyhovuje parametrům na vytvoření parcely zadaným na začátku tohoto cvičení.


7. Stiskněte klávesu Enter.

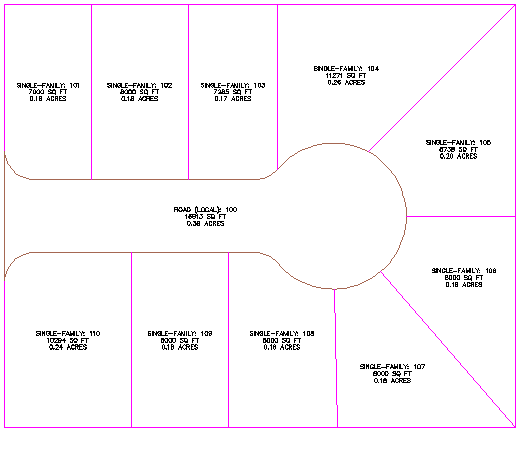

   Dále si podrobně projděte: Pomocí kroků 3 až 8 přesuňte linie pozemku mezi parcelami 108, 109 a 110 tak, aby se shodovaly s rozvržením parcel 101, 102 a 103.


8. Stisknutím klávesy Esc ukončete příkaz.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 2: Úpravy velikosti parcely pomocí linií otočení.
