Cvičení 2: Otočení jednoho konce linie pozemku u parcely

V tomto cvičení změníte velikost parcely otočením připojené linie pozemku ze zadaného referenčního bodu.

Toto cvičení navazuje na část Cvičení 1: Úpravy velikosti parcely pomocí úhlu posunu.

Zadání nastavení pro vytvoření parcely

1. Otevřete výkres Parcel-2B.dwg, který se nachází ve složce výkresů výukových programů.
2. Klikněte na kartu Výchozí panel Vytvořit projekt rozevírací seznam Parcela Nástroje pro vytvoření parcely.
3. Na položce panelu nástrojů Nástroje rozvržení parcely klepněte na tlačítko .
4. Zadejte následující parametry:

   Při zadávání jednotlivých parametrů si všimněte, že je v dolní části okna Nástroje rozvržení parcely zobrazen náhled obrázku.

   Velikost parcely

   Automatické rozvržení

   • Minimální výměra: 8000,00
   • Minimální šířka průčelí parcely: 40,0000’
   • Použít minimální šířku průčelí parcely v odsazení: Ne
   • Odsazení průčelí: 20,0000
   • Minimální šířka: 40,0000
   • Minimální hloubka: 50,0000
   • Použít maximální hloubku: Ano
   • Maximální hloubka:
   • Preference více řešení: Použít nejkratší průčelí
   • Automatický režim: Vypnuto
   • Rozdělení zbytku: Umístit zbytek do poslední parcely

Otočení jednoho konce linie pozemku u parcely

1. Na panelu nástrojů Nástroje rozvržení parcely klikněte na položku Úprava šikmé hranice.
2. V dialogovém okně Vytvořit parcely – rozvržení klepněte na tlačítko OK.

   Budete vyzváni, abyste vybrali připojenou linii pozemku k nastavení.

3. Ve výkresu klikněte na linii pozemku, která probíhá mezi parcelami 104 a 105.
4. Přesunutím ukazatele myši nad pozemek 104 a kliknutím vyberte parcelu určenou k úpravě. Hranice parcely se zvýrazní.

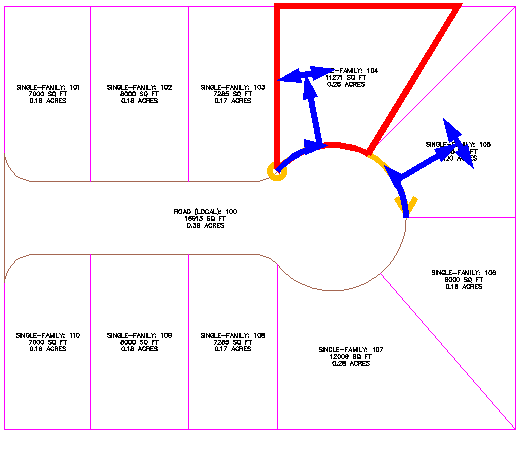

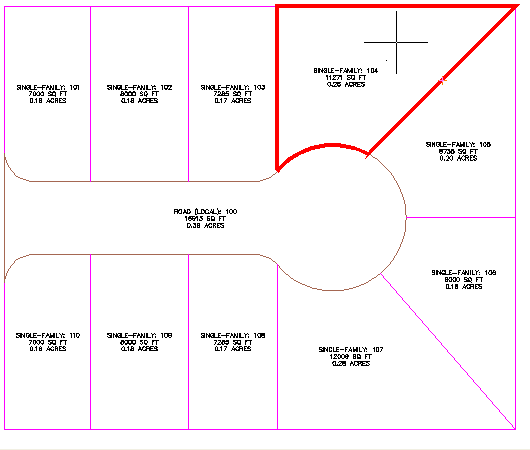

5. Zadejte název průčelí parcely, jak vidíte na následujícím obrázku.

   Poznámka:

   Abyste mohli provést následující kroky, je nutné vypnout funkci UCHOP.

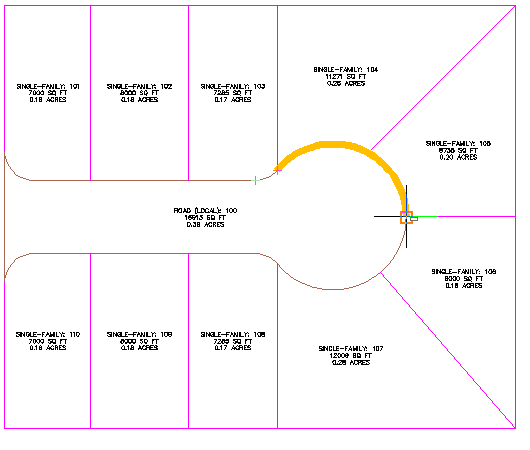

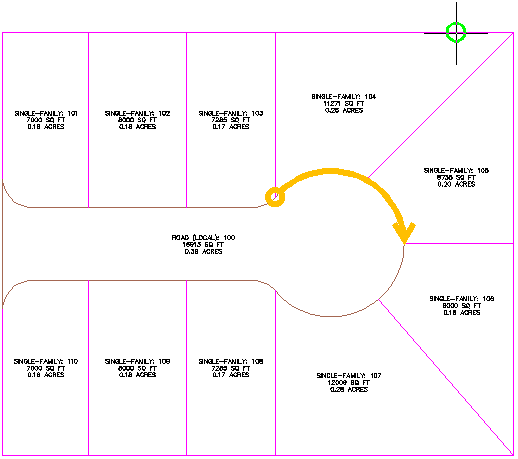

6. Na následujícím obrázku přesuňte kurzor do přibližného umístění.

7. Klepnutím umístěte referenční bod.

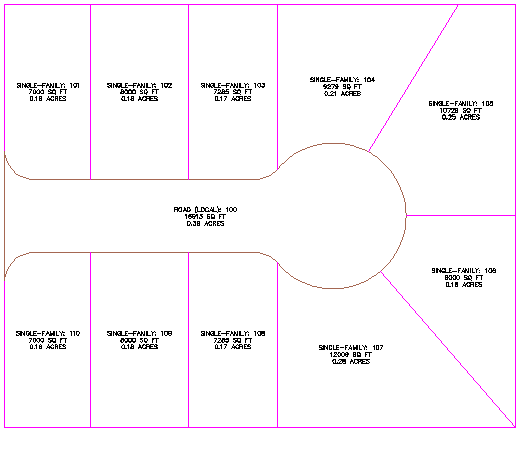

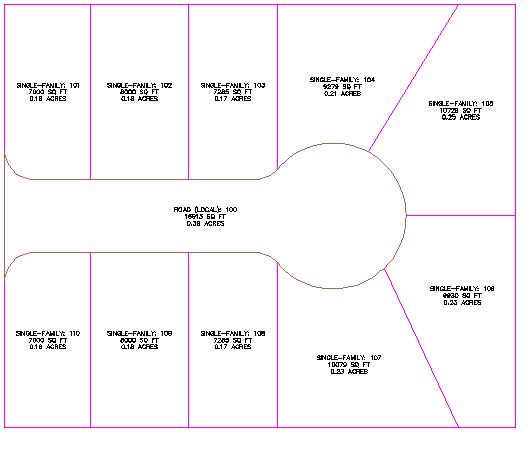

   Zobrazí se náhled obrázku parametrů vytvoření parcely a navrhované řešení. Zobrazené řešení otočí linii pozemku kolem referenčního bodu. Navrhované řešení ohrazuje oblast, která vyhovuje parametrům na vytvoření parcely zadaným na začátku tohoto cvičení.


8. Stiskněte klávesu Enter.


   Dále si podrobně projděte: Pomocí kroků 3 až 8 přesuňte linii pozemku, která se nachází mezi parcelami 106 a 107.


9. Stisknutím klávesy Esc ukončete příkaz.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 3: Úprava linií pozemku parcely pomocí nástrojů pro úpravu návrhových linií.
