Cvičení 4: Rozdělení zobrazení profilu

V tomto cvičení rozdělíte zobrazení profilu tak, aby plný rozsah výšky profilu rozvržení vyhověl kratšímu zobrazení profilu.

Toto cvičení navazuje na Cvičení 3: Projekce objektů do zobrazení profilu.

Rozdělení zobrazení profilu

1. Otevřete soubor Profile-5D.dwg, který se nachází ve složce výkresů výukových programů
2. Klikněte na kartu Výchozí panel Zobrazení profilu a řezu rozevírací seznam Zobrazení profilu Vytvořit zobrazení profilu.
3. V průvodci Vytvořit zobrazení profilu zadejte na stránce Obecné následující parametry:
   • Vybrat trasu: Hřebenová komunikace
   • Styl zobrazení profilu: Standardní
4. Na levé straně průvodce klikněte na položku Nastavení výšek a sekcí výkresu podélného profilu.
5. Na stránce Výška zobrazení profilu zadejte následující parametry:
   • Výška zobrazení profilu: Zadaný uživatelem
   • Maximum: 670,00’
   • Zobrazení profilu po sekcích: Zaškrtnuto

     Nyní jsou dostupné ovládací prvky zobrazení profilu po sekcích. Tyto ovládací prvky vám umožňují vybrat samostatné styly zobrazení profilu pro první, střední a poslední segmenty zobrazení profilu po sekcích. Pro účely tohoto cvičení akceptujte výchozí nastavení zobrazení profilu po sekcích.

6. Klepněte na tlačítko Další.
7. Na stránce Možnosti zobrazení profilu zrušte výběr zaškrtávacích políček Kreslit pro všechny profily kromě stávajícího terénu – Povrch (1) a Rozvržení (1). Na řádku Rozvržení (1) vyberte možnost Rozdělit v. Tato možnost určuje, že k rozdělení dojde v příslušné výšce profilu rozvržení a zajišťuje, že se v zobrazení profilu objeví celý profil rozvržení.
8. Posouvejte zobrazení doprava, dokud uvidíte sloupec Popisky. Na řádku Stávající terén – Povrch (1) klikněte na buňku Popisky.
9. V dialogovém okně Vybrat množinu popisků podélného profilu vyberte možnost <Žádný>. Klepněte na tlačítko OK.
10. Klepněte na položku Vytvořit zobrazení profilu.
11. Při výzvě proveďte posun pohledu a přiblížení na volnou plochu výkresu, poté kliknutím vytvořte zobrazení profilu.

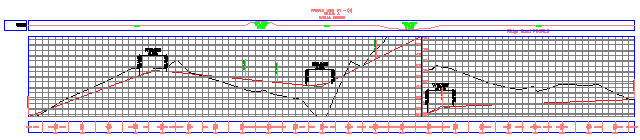

    Vytvoří se nové zobrazení profilu. Všimněte si, že vzhledem k tomu, že jste v kroku 7 zadali nižší maximální výšku, bude rastr zobrazení profilu kratší než ostatní zobrazení profilu ve výkresu. Aby se profil vešel do kratšího rastru, byl rozdělen na dva segmenty. Úplná délka a výšky červeného profilu rozvržení jsou vidět proto, že jste v kroku 6 zadali u Rozvržení (1) nastavení Rozdělit v. Všimněte si, že se uprostřed zobrazení profilu nachází vertikální osa, která slouží k zobrazení výšek obou rozdělených segmentů.



Úpravy vlastností zobrazení profilu po sekcích

1. V Prostoru nástrojů rozbalte na kartě Prospektor položku TrasyOsy trasHřebenová komunikace kolekce Zobrazení profilu.

   Všimněte si, že se vytvořilo nové jednoduché zobrazení profilu (PV – (4)).

2. Na kartě Prospektor klikněte pravým tlačítkem myši na položku PV – 4. Klepněte na položku Vlastnosti.
3. V dialogovém okně Vlastnosti zobrazení profilu změňte na kartě Výšky u položkyVýškový rozsah hodnotu Výška na 15,000’.
4. Klepněte na tlačítko Použít.

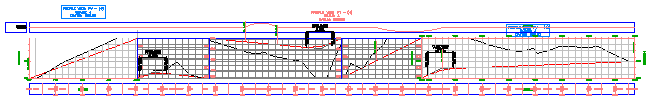

   Všimněte si, že v okně výkresu došlo k rozdělení zobrazení profilu do pěti segmentů, aby bylo možné zobrazit novou výšku.



   Nyní změníte styl prvního a posledního segmentu zobrazení profilu.

5. V dialogu Vlastnosti zobrazení profilu, v tabulce Data zobrazení profilu po sekcích, na řádku č. 1 klikněte na položku ve sloupci Styl zobrazení profilu.
6. V dialogovém okně Zvolit styl zobrazení profilu vyberte položku Levá dolní osa Klepněte na tlačítko OK.
7. Opakováním kroků 5 a 6 změňte Styl zobrazení profilu na řádku č. 4 na Plný rastr.
8. Klepněte na tlačítko OK.

   V rastru jednoduchého zobrazení profilu jsou vykresleny tři různé styly zobrazení profilu. Když je rozdělený profil vykreslen v rastru jednoduchého zobrazení profilu, může se u každého z jeho rozdělených segmentů použít samostatný styl.



Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 6: Vytvoření vícenásobných zobrazení profilu.
