V tomto cvičení vytvoříte profil povrchu z existujícího povrchu.
Jakmile dokončíte profil a různá odsazení, vytvoříte zobrazení profilu, ve kterém se profily znázorní.
Vytvoření osy trasy a profilů povrchů s odsazením
- Otevřete výkres Profile-2A.dwg, který se nachází ve složce výkresů výukových programů.
Výkres obsahuje existující přírodní terén a dvě horizontální trasy. S trasami se podrobně seznamte. Červená s oblouky má název Vyvýšená vozovka a představuje navrhovanou osu trasy vozovky. Další má název Elektrické vedení a představuje navrhované odsazení elektrického vedení přibližně 25 stop od vozovky.
- Klikněte na kartu panel
rozevírací seznam Profil
. - V dialogovém okně Vytvořit profil z povrchu vyberte v části Trasa položku Vyvýšená vozovka.
- Klikněte na tlačítko Přidat.
- Zaškrtněte políčko Odsazení od trasy. Do pole vedle zaškrtávacího políčka zadejte 25,-25 (včetně čárky).
Toto pole umožňuje zadat vytvoření profilů na obou stranách osy trasy. Levé odsazení (-25) vyznačí přibližné umístění elektrického vedení. Jestliže jste požadovali více odsazení, můžete jich tu zadat celé řady. Používejte kladná čísla pro pravá odsazení a záporná čísla pro levá odsazení, s hodnotami oddělenými čárkami.
- Klikněte na tlačítko Přidat.
- V Seznamu profilů zadejte ve sloupci Popis následující popisy:
- Stávající terén – povrch: Osa trasy
- Stávající terén – povrch – 25,000: Odsazení vpravo
- Stávající terén – povrch – -25,000: Odsazení vlevo
- V Seznamu profilů změňte ve sloupci Režim aktualizace hodnotu pro odsazení vlevo na Statický.
Tato možnost určuje, že odsazení vlevo bude v době svého vytvoření odpovídat výškám povrchu. Nebude se aktualizovat, aby odpovídalo budoucím změnám povrchu.
- Klikněte na tlačítko OK.
V prohlížeči událostí se zobrazí zpráva, která oznamuje, že byly vytvořeny profily.
Zobrazení profilů povrchu v zobrazení profilu
- Klikněte na kartu panel rozevírací seznam
. Tam, kde je možné konfigurovat zobrazení profilu, se zobrazí průvodce Vytvořit podélný profil. Tento průvodce obsahuje mnoho ovládacích prvků pro zobrazování profilů. Stránky můžete procházet buď pomocí dole umístěných tlačítekZpět a Další, nebo s využitím odkazů po levé straně. Kliknutím na tlačítko Vytvořit zobrazení profilu můžete kdykoli akceptovat nastavení a vytvořit ve výkresu zobrazení profilu.
- V průvodci Vytvořit zobrazení profilu na stránce Obecné u položky Vybrat trasu vyberte položku Vyvýšená vozovka.
- Klikněte na položku Možnosti zobrazení profilu.
V tabulce na stránce Možnosti zobrazení profilu jsou uvedeny tři existující profily pro Vyvýšenou vozovku. Ve výchozím nastavení jsou ve sloupci Kreslit všechny zaškrtnuty, což znamená, že se objeví v zobrazení profilu.
- V tabulce Zadejte možnosti zobrazení profilu dvakrát klikněte ve sloupci Styl na buňku Odsazení vlevo.
- V dialogu Zvolit styl podélného profilu změňte styl na Existující terén. Klikněte na tlačítko OK.
- V tabulce Zadejte možnosti zobrazení profilu dvakrát klikněte ve sloupci Popisky na buňku Odsazení vlevo.
- V dialogu Vybrat množinu popisků podélného profilu změňte styl na <Žádný>. Klikněte na tlačítko OK.
Nebudete vytvářet popisky pro profily existujícího terénu. Sadu popisků zadáte při vytváření profilu rozvržení ve výukovém programu Použití profilů rozvržení.
- Opakujte kroky 6 a 7 pro ostatní dva profily.
- Klikněte na položku Vytvořit zobrazení profilu.
- Ve výkresu proveďte posunu a přiblížení na prázdnou oblast v pravém dolním rohu povrchu. Klikněte na místě vhodném pro levý spodní roh rastru zobrazení profilu.

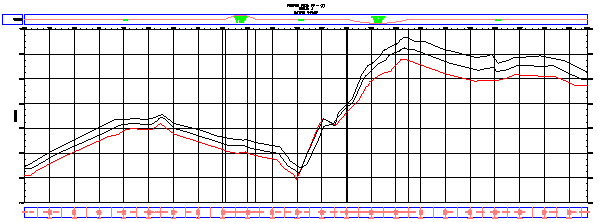

Zobrazení profilu je nakresleno s rastrem, osami, nadpisem a dvěma datovými proužky podél osy X, s jedním nad a druhým pod rastrem.
Vzhledem ke svému stylu má linie odsazení vlevo červenou barvu.
Poznámka:Chcete-li ve výkresu přesunout náhled profilu, zvolte místo kliknutím kamkoli na rastr. Poblíž levého dolního rohu se zobrazí modrý uzel. Klikněte na uzel a přetáhněte myší náhled profilu na nové místo.
Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 2: Změna stylu profilu.
