Cvičení 1: Vytvoření hmotnice

V tomto cvičení vytvoříte hmotnici, která znázorňuje kubatury volného a přebytečného materiálu k rozvozu na staveništi projektu.

K vytvoření hmotnice jsou zapotřebí následující položky:

• trasa,
• dva povrchy,
• skupina stop příčných řezů,
• definice materiálů

Ve vzorovém výkresu použijete pro toto cvičení obsah všech těchto položek.

Informace o tom, jak vytvořit seznam materiálu, naleznete ve cvičení Vytvoření seznamu materiálu.

Vytváření diagramu hmotnice

1. Otevřete soubor·Mass Haul-1.dwg, který se nachází ve složce výkresů výukových programů.
2. Klikněte na kartu Analýza panel Kubatury Hmotnice.
3. V průvodci Vytvořit hmotnici zadejte na stránce Obecné následující parametry:
   • Název zobrazení hmotnice: Vyvážení hmotnice
   • Styl zobrazení hmotnice: Volný a přebytečný materiál k rozvozu
4. Klepněte na tlačítko Další.
5. Na stránce Možnosti zobrazení hmotnice prozkoumejte nastavení v oblasti Materiál. Vybrané položky v Seznamu materiálu jsou uloženy ve vybrané skupině stop příčných řezů. Informace o tom, jak vytvořit seznam materiálu, naleznete ve cvičení Vytvoření seznamu materiálu. Prozkoumejte možnosti dostupné v seznamu Vyberte materiál, který se zobrazí jako linie hmotnice, ale akceptujte výchozí možnost Celková kubatura. V oblasti Linie hmotnice zadejte následující nastavení:
   • Název linie hmotnice: Celková kubatura linie hmotnice
   • Styl linie hmotnice: Volný a přebytečný materiál k rozvozu – spádový bod
6. Klepněte na tlačítko Další.
7. Na stránce Možnosti vyrovnání zaškrtněte v části Možnosti přebytečného volného materiálu políčko Vzdálenost přebytečného volného materiálu. Jako vzdálenost přebytečného volného materiálu zadejte 300,0000’.

   Tato hodnota určuje vzdálenost, na kterou bagr přemístí materiál za standardní sazbu. Materiál přemístěný za tuto vzdálenost je považován za přebytečný materiál k rozvozu, za který se obvykle účtuje vyšší sazba.

8. Klepněte na tlačítko Vytvořit hmotnici.
9. Ve výkresu proveďte uchopení ke středu červené kružnice, která se nachází nad zobrazením profilu, a umístěte hmotnici.

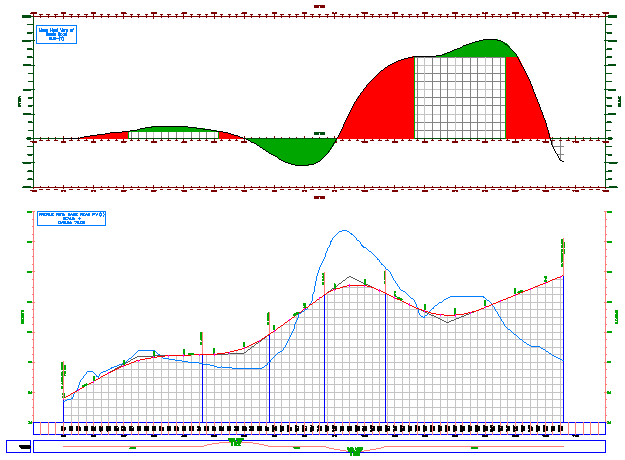

   Zobrazí se hmotnice obsahující tři oblasti. Jak je znázorněno na následujícím obrázku, oblasti hmotnice označují rozsahy staničení, kde dojde k výkopu nebo násypu materiálu. Tam, kde je linie hmotnice nad rovnovážnou linií, dojde k výkopu materiálu. Tam, kde je linie hmotnice pod rovnovážnou linií, dojde k násypu materiálu.



Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 2: Vyrovnání kubatur hmotnic.
