Tento výukový program popisuje vytvoření a úpravu hmotnic za účelem zobrazení zemních prací v profilu.
Hmotnice se definuje jako objem materiálu vynásobený vzdáleností, o kterou je během stavby přemístěn. Hmotnice sestává ze dvou objektů: linie hmotnice a zobrazení hmotnice. Linie hmotnice představuje kubatury volného a přebytečného materiálu k rozvozu ve výkopech a násypech podél trasy. Zobrazení hmotnice je rastr, na kterém je linie hmotnice nakreslena.
Střední osa zobrazení hmotnice se označuje jako rovnovážná linie. Umístění linie hmotnice vzhledem k rovnovážné linii označuje přesun materiálu v aktuálním návrhu. Pokud linie hmotnice stoupá nad rovnovážnou linii, označuje oblast výkopu materiálu. Pokud linie hmotnice klesá pod rovnovážnou linii, označuje oblast násypu materiálu.
Volný a přebytečný materiál k rozvozu lze porovnat dvěma metodami:
Spádové body
Spádové body jsou staničení, ve kterých návrh projektu přechází od výkopu k násypu. V hmotnici představují spádové body nejvyšší nebo nejnižší body v oblasti hmotnice. Spádový bod je nejvyšší bod v oblasti hmotnice, kde profil přechází od výkopu k násypu. Spádový bod je nejnižší bod v oblasti hmotnice, kde profil přechází od násypu k výkopu.
Při měření dopravovaného materiálu metodou spádových bodů je nakreslena horizontální linie určující stanovenou vzdálenost dopravovaného materiálu. Tato linie je umístěna tak, že je rovnoběžná s rovnovážnou linií a dotýká se linie hmotnice. Objem, který je obklopen oblastí tvořenou touto linií a linií hmotnice, představuje volný dopravovaný materiál.

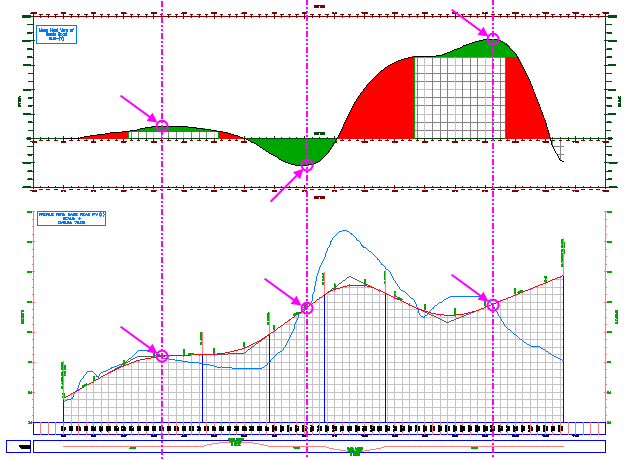

Na následujícím obrázku představují zelené plochy objem volného dopravovaného materiálu a červené plochy objem přebytku materiálu k rozvozu. Fialové kružnice a šipky označují spádové body na linii hmotnice a profilu. Vertikální fialové čáry znázorňují vztah mezi linií hmotnice a profilem při použití metody vyvažování spádových bodů.
Body vyrovnání
Body vyrovnání jsou staničení, ve kterých se čisté kubatury výkopu a násypu shodují. V hmotnici se body vyrovnání nacházejí na rovnovážné linii, kde je čistý objem nulový. Při měření volného dopravovaného materiálu metodou bodů vyrovnání je linie hmotnice duplikována a posunuta horizontálně doprava (kde projekt přechází od výkopu k násypu) nebo doleva (kde projekt přechází od násypu k výkopu) o vzdálenost volného dopravovaného materiálu.

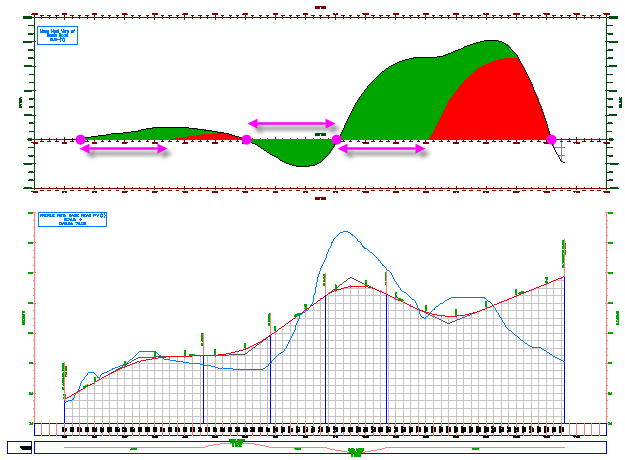

Na následujícím obrázku představují zelené plochy objem volného dopravovaného materiálu a červené plochy objem přebytku materiálu k rozvozu. Následující obrázek znázorňuje vzdálenost volného dopravovaného materiálu u výkopu a násypu.
