V tomto cvičení vyvážíte kubatury hmotnice nad a pod rovnovážnou linií, pomocí čehož eliminujete přebytek materiálu k rozvozu.
Toto cvičení navazuje na Cvičení 1: Vytvoření hmotnice.
Vyrovnat kubatury materiálu výkopů

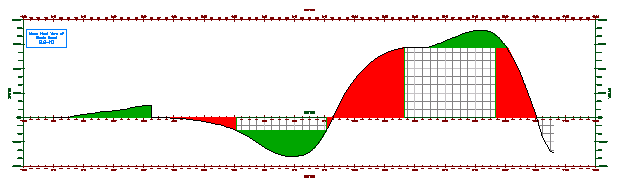

- Přibližte pohled na oblast hmotnice na levé straně hmotnice.
Nejvyšší bod zelené plochy volného dopravovaného materiálu je u staničení 3+25. Jedná se o spádový bod, což je místo, na kterém volný dopravovaný materiál přechází od výkopu k násypu. V závislosti na podmínkách staveniště mohou spádové body představovat logická místa pro skládková staveniště nebo materiálové jámy, což může omezit nebo eliminovat přebytek materiálu k rozvozu.

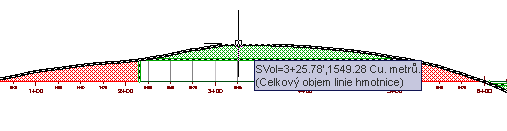

- Ve staničení 3+25 umístěte ukazatel myši na linii hmotnice.
V popisku nástroje se zobrazí číslo aktuálního staničení (3+25) a objem (přibližně 1500,00 kubických metrů).
- Vyberte linii hmotnice. Klepněte na pravé tlačítko myši. Klepněte na příkaz .
- V dialogu klikněte na kartu Možnosti vyrovnání.
- V oblasti Přidat/odstranit materiálové jámy a skládková staveniště klikněte na tlačítko Přidat skládkové staveniště.
- Do buňky Staničení zadejte hodnotu 325.
Jedná se o číslo staničení ve spádovém bodu pro objem nad rovnovážnou linií.
- Do buňky Kapacita zadejte hodnotu 1500.
Jedná se o přibližný objem (1500,00 krychlových yardů). ve spádovém bodu.
- Klepněte na tlačítko OK.

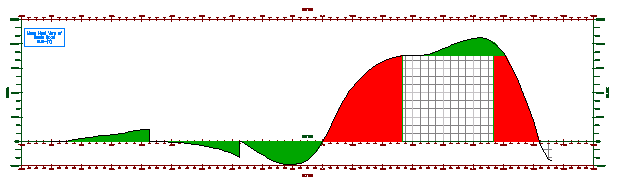

Veškerý objem výkopu nad rovnovážnou linií je volný dopravovaný materiál. Povšimněte si, že nyní se pod rovnovážnou linií nachází červený objem přebytku materiálu k rozvozu. V následujícím postupu vyrovnáte kubaturu násypu.
V tomto cvičení se používá soubor Mass Haul-1.dwg s úpravami, které jste provedli v předchozím cvičení, nebo lze otevřít soubor Mass Haul-2.dwg ze složky výkresů cvičení.
Vyrovnat kubatury materiálu násypů
- Pod rovnovážnou linií přibližte pohled na staničení 6+25 na linii hmotnice.
Toto místo se nachází poblíž bodu, ve kterém objem přebytku materiálu k rozvozu (červený) a objem volného dopravovaného materiálu (zelený) protíná linii hmotnice. Pokud prozkoumáte toto staničení na profilu, zjistíte, že jde o relativně plochou část povrchu existujícího terénu. Ploché oblasti mohou být vhodnými místy pro skládková staveniště a materiálové jámy.

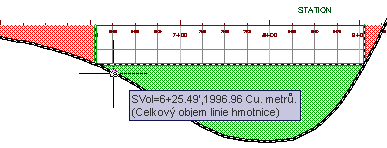

- Ve staničení 6+25 umístěte ukazatel myši na linii hmotnice.
V popisku nástroje se zobrazí číslo aktuálního staničení a objem, který činí přibližně 2000,00 kubických metrů.
- Vyberte linii hmotnice. Klepněte na pravé tlačítko myši. Klepněte na příkaz .
- V dialogu klepněte na kartu Možnosti vyrovnání.
- V oblasti Přidat/odstranit materiálové jámy a skládková staveniště klikněte na tlačítko Přidat materiálovou jámu.
- V buňce Staničení pro materiálovou jámu klepněte na položku
. - Ve výkresu posuňte pohled doleva tak, aby byl vidět koridor a povrch. Klepněte do blízkosti staničení 6+25 v koridoru.
Povšimněte si malého počtu vrstevnic v oblasti kolem staničení 6+25. To znamená, že tato oblast je relativně plochá.
- Do buňky Kapacita pro materiálovou jámu zadejte hodnotu 2000.
Jedná se o přibližnou hodnotu objemu zjištěnou v kroku 2.
- Klepněte na tlačítko OK.
Veškerý objem násypu nad rovnovážnou linií je volný dopravovaný materiál.
Dále si podrobně projděte: Vyrovnejte kubatury volného dopravovaného materiálu ve třetí oblasti přidáním skládkového staveniště ve staničení 11+50 o kapacitě 10 000 krychlových yardů. metrů.
- Zavřete výkres, ale neukládejte provedené změny.
Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 3: Úprava stylu linie hmotnice.
