Cvičení 3: Přiřazení kódů rozpočtových položek k součástem potrubní sítě

V tomto cvičení upravíte seznam součástí tak, aby byly kódy rozpočtových položek přiřazovány k součástem potrubní sítě současně s jejich vytvořením. Naučíte se také přiřadit kódy rozpočtových položek k existujícím součástem potrubní sítě.

Toto cvičení navazuje na část Cvičení 2: Přiřazování kódů rozpočtových položek k objektům aplikace AutoCAD.

Zadání nastavení příkazu Výkopy/Násypy

1. Otevřete výkres Quantities-3.dwg, který se nachází ve složce výkresů výukových programů.

   Tento výkres obsahuje staveniště obchodních prostor, které se skládá z průmětu budovy, parkoviště a přístupové komunikace. Staveniště obsahuje také síť dešťových jímek, která obsahuje potrubí a několik dalších typů stavebních objektů.

2. Klikněte na kartu Analyzovat panel Výkopy/Násypy Správce Rozpočtu.
3. V pohledu Správce rozpočtových položek klikněte na položku .
4. V dialogovém okně Nastavení příkazu výpočtu kubatur zadejte v části Možnosti výpočtu přesunu hmot následující parametry:
   • Typ výpočtu: 3D
   • Typ délky potrubí: K vnitřním hranám

   Tyto parametry určují, že budou ve výkazu uvedeny délky potrubí od vnitřní hrany každého stavebního objektu s použitím vzdálenosti od jednoho konce k druhému.

5. Klepněte na tlačítko OK.

Přidání kódů rozpočtových položek k potrubní síti

1. Ve výkresu vyberte součást potrubní sítě. Klikněte na kartu Potrubní sítě panel Upravit Vlastnosti sítě.
2. V dialogu Vlastnosti potrubní sítě na kartě Situace v poli Seznam částí sítě klikněte na tlačítko Upravit současný výběr.
3. V dialogovém okně Seznam součástí sítě rozbalte na kartě Potrubí položku Dešťová jímka kategorie Betonové potrubí.
4. Na řádku Role 18 palců klikněte na položku .
5. V dialogu Seznam rozpočtových položek rozbalte kategorii Oblíbené.
6. V kategorii Oblíbené vyberte položku ID rozpočtové položky 60201-0600.
7. Klepněte na tlačítko OK.
8. Klepněte na kartu Stavební objekty.
9. Chcete-li přiřadit rozpočtové položky k následujícím stavebním objektům, zopakujte kroky 4 až 7:

   Struktura	ID rozpočtové položky
   51 x 6 x 51" Betonové pravoúhlé výtokové čelo Mat_BETON	60103-0100
   Výstředný stavební objekt průměr 48 rám 24 kužel 24 stěna 5 podlaha 6 Mat_BETON	60403-1100 60409-0500

10. Klepněte třikrát na tlačítko OK.

Přidání součástí s rozpočtovými položkami k potrubní síti

1. Vyberte ve výkresu zemní těleso Klikněte na kartu Potrubní sítě panel Upravit Upravit potrubní síť.
2. Na panelu nástrojů Nástroje pro návrh sítě zadejte následující parametry:
   • Stavební objekt: Výstředný stavební objekt průměr 48 rám 24 kužel 24 stěna 5 podlaha 6 Mat_BETON
   • Potrubí: Role 18 palců
   • Potrubí a stavební objekty: Vybráno
3. Ve výkresu klikněte na dva body.

   Tato akce vytvoří dva stavební objekty, které budou připojené k potrubí.

4. Stiskněte klávesu Enter.
5. Podržte kurzor nad jedním z nových stavebních objektů.

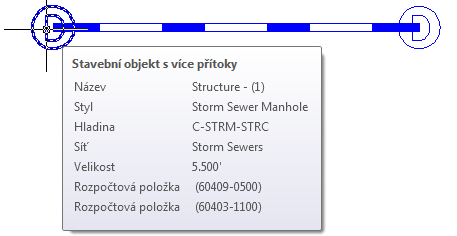

   V nápovědě se zobrazí popis a ID jednotlivých rozpočtových položek, které byly přiřazeny k příslušnému stavebnímu objektu.



Přiřazení rozpočtových položek k existujícím součástem potrubní sítě

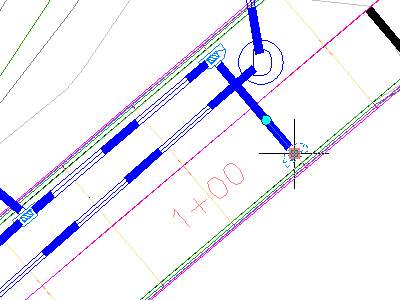

1. Ve výkresu vyberte jednu z jímek podél komunikace.

2. Klepněte pravým tlačítkem myši. Klepněte na příkaz Vybrat podobné.
3. V pohledu Správce rozpočtových položek klikněte na položku .
4. V kategorii Oblíbené vyberte položky ID rozpočtové položky 60403-1100 a 60409-0500.
5. Stiskněte klávesu Enter.
6. Podržte kurzor nad jednou z jímek.

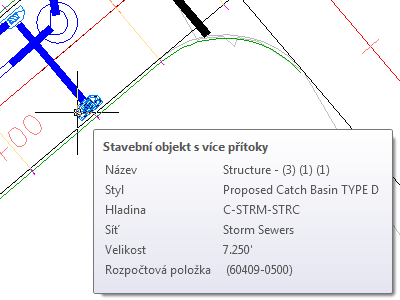

   Nápověda zobrazí popis a ID rozpočtových položek, které byly přiřazeny k jímce.



   Dále si podrobně projděte: Zopakujte tento postup u dalších stavebních objektů v síti a přiřaďte kódy rozpočtových položek, které jsou vhodné pro jímky, šachty a výtoková čela.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 4: Přiřazování kódů rozpočtových položek ke koridorům.
