Cvičení 1: Vytvoření kruhového objezdu

V tomto cvičení určíte středový bod, osy tras větví křižovatky a geometrické parametry, na základě kterých bude vytvořen kruhový objezd.

Určete středový bod a větve křižovatky kruhového objezdu.

1. Otevřete výkres Roundabout-Create.dwg, který se nachází ve složce Výkresy výukových programů.
2. Klikněte na kartu Výchozí panel Vytvořit návrh rozevírací seznam Křižovatky položku Vytvořit kruhový objezd.

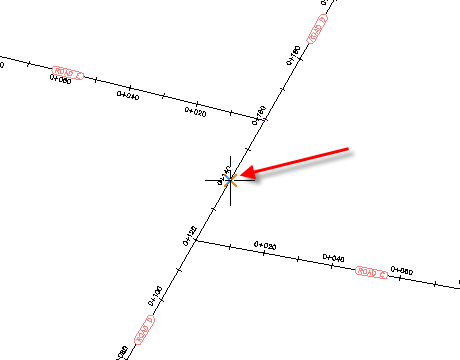

3. Chcete-li určit středový bod kruhového objezdu, klepněte ve výkresu na trase Komunikace D na staničení 0+140.

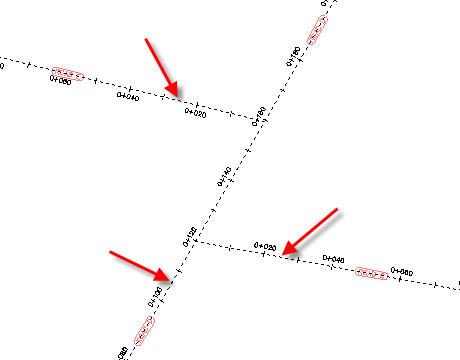

4. Chcete-li určit větve křižovatky, klepněte na objekty Komunikace C, D a E, jak je ukázáno na obrázku. Stiskněte klávesu Enter.


Zadání parametrů kruhového objezdu

1. V dialogu Vytvořit kruhový objezd – vozovka kruhového objezdu vyberte v části Norma výkresu v poli Norma kruhového objezdu možnost US.
2. V poli Předdefinované parametry k importu vyberte možnost RG = 20.
   Poznámka:

   Pomocí možností Norma výkresu a Předdefinované parametry k importu lze na kruhový objezd použít předvolené parametry. Další informace jsou uvedeny ve cvičení 4: Nastavení standardů a předvoleb návrhu kruhového objezdu.

3. V části Nastavení kruhového objezdu určete následující parametry:
   Poznámka:

   Všimněte si, že při přemisťování kurzoru přes ovládací prvky se v zobrazení náhledu zvýrazňují odpovídající části kruhového objezdu.

   • Vnější poloměr: 20
   • Šířka vozovky jízdního pásu: 8
   • Šířka prstence: 3
4. V části Parametry značení určete následující parametry:
   • Vnější odsazení: zaškrtnuto; 0,5
   • Vnitřní odsazení: zaškrtnuto; 0,5
   • Tloušťka čáry značení: 0,3
   • Počet jízdních pruhů k vyznačení: 2
   • Tloušťka čáry značení jízdního pruhu: 0,2
   • Typ čáry značení jízdního pruhu: ČÁRKOVANÁ
5. Určete parametry trasy:
   • Staveniště: Žádné
   • Styl trasy: Kruhový objezd – vozovka kruhového objezdu
   • Hladina trasy: 0
   • Předpona názvu trasy: Kruhový_objezd
   • Sada popisků trasy: Kruhový objezd – vozovka kruhového objezdu
6. Klepněte na tlačítko Další umístěné u dolního okraje dialogu.

Zadání parametrů větve křižovatky

1. V dialogu Kruhový objezd – větve křižovatky vyberte v poli Předdefinované parametry k importu možnost RG = 20.

   Po změně tohoto nastavení se část Parametry větve křižovatky vyplní předvolenými parametry. Ve Cvičení 4: Nastavení standardů a předvoleb návrhu kruhového objezdu se naučíte, jak tyto hodnoty upravit a uložit k dalšímu použití.

2. Určete parametry trasy:
   • Styl trasy: Kruhový objezd – větev křižovatky
   • Hladina trasy: 0
   • Předpona názvu trasy: Příjezd_ZV
   • Sada popisků trasy: Kruhový objezd – větev křižovatky
3. Klepněte na tlačítko Použít na vše umístěné u horního okraje dialogu.

   Tato akce použije určené parametry na další větve křižovatky kruhového objezdu. Ke kontrole parametrů dalších větví křižovatky lze použít tlačítka Předchozí a Další nebo rozevírací seznam u horního okraje dialogu.

4. Klepněte na tlačítko Další umístěné u dolního okraje dialogu.

Zadání parametrů ostrůvku

1. V poli Předdefinované parametry k importu vyberte možnost RG = 20.
2. Klepněte na možnost Použít na vše.
3. U horního okraje stránky Vytvořit kruhový objezd – ostrůvky vyberte v rozevíracím seznamu možnost Přístup od jihu k severu.
4. V části Parametry dělicího ostrůvku zrušte zaškrtnutí políčka Vytvořit přechod (délka).

   V závěru tohoto cvičení prozkoumáte rozdíly mezi větví křižovatky od jihu k severu a dalšími.

5. Klepněte na tlačítko Další umístěné u dolního okraje dialogu.

Přidání značek a vodorovného značení

1. V části Značky zadejte na řádku J5 do pole Délka odkazu hodnotu 10.

   Parametr Délka odkazu slouží k umístění čáry odkazu mezi blok představující vrchol značky a blok představující značku.

2. Na řádku A25 zadejte do pole Vzdálenost hodnotu 60.

   Parametr Vzdálenost umožňuje umístit některé značky v určené vzdálenosti od vnější hrany vozovky kruhového objezdu. V tomto cvičení umístíte značku kruhového objezdu 60 metrů před místo, kde řidič vjede na vozovku kruhového objezdu, a pokračovací značku 50 metrů za místo, kde řidič opustí vozovku kruhového objezdu.

3. Na řádku AB6 zadejte do pole Vzdálenost hodnotu 50.
4. V poli Vodorovné značení vyberte na řádku Příčná čára v poli Typ čáry možnost ČÁRKOVANÁ.
5. V části Značení přechodu zrušte zaškrtnutí následujících políček:

   Kreslit

   Přerušit

   • Vstup
   • Výstup
   • Přerušení na vstupní hraně ostrůvku
   • Přerušení na výstupní hraně ostrůvku
   Poznámka:

   Na této stránce nevybírejte možnost Použít na vše. V tomto cvičení ještě později porovnáte výchozí parametry značek a vodorovného značení s hodnotami, které jste zadali v předchozích krocích.

Podrobné seznámení s komponentami kruhových objezdů

1. Klepněte na tlačítko Dokončit.

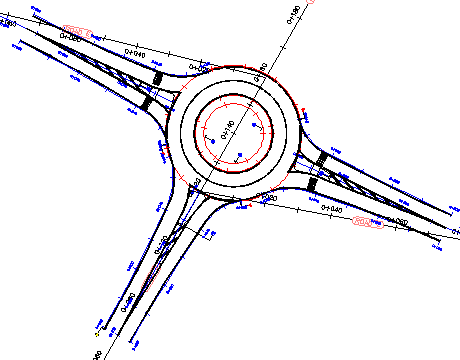

   Kruhový objezd se zobrazí ve výkresu. Všimněte si, že osy tras větví křižovatky byly u Komunikace E a Komunikace C vytvořeny s obloukem, který poskytuje hladký přechod mezi nadřazenou trasou a větví křižovatky.



   Jestliže je za větev křižovatky zvolena Komunikace D, je jako větev křižovatky použit pouze její jeden konec. Pokud trasa prochází středovým bodem kruhového objezdu, je jako větev křižovatky použit pouze konec trasy, na který kliknete. V části Cvičení 2: Přidání větve křižovatky do kruhového objezdu se naučíte, jak přidat další konec jako samostatnou větev křižovatky.

2. Přibližte si větev křižovatky vedoucí od jihu k severu.

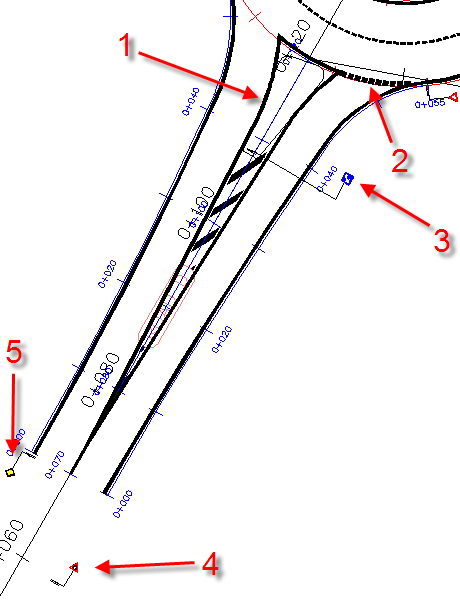

   Jestliže porovnáte tuto větev křižovatky s jinými, zjistíte, že podle zadaných parametrů, které však nejsou použity na všechny větve křižovatky, se tyto prvky, zobrazené na následující ilustraci, liší:

   1. Dělicí ostrůvek není rozdělen.
   2. Příčná čára je čárkovaná.
   3. Značka J5 (jízda vpravo) má odkazovou čáru, která je protažena mimo geometrii kruhového objezdu.
   4. Značka A25 (vjezd na kruhový objezd) je 60 metrů od hrany vozovky kruhového objezdu.
   5. Značka AB6 (výjezd z kruhového objezdu) je 50 metrů od hrany vozovky kruhového objezdu.

3. V Prostoru nástrojů rozbalte na kartě Prospektor kolekci Trasy.

   Trasy, které mají předpony Příjezd nebo Kruhový_objezd, byly v tomto cvičení vytvořeny automaticky.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 2: Přidání větve křižovatky do kruhového objezdu.
