Plovoucí protisměrný oblouk s přechodnicemi přidejte v situacích, kdy potřebujete dvě přechodové protisměrné přechodnice obrácené proti sobě, přičemž geometrie oblouku musí procházet určeným bodem.
Cvičení výukového programu: Přidání plovoucích oblouků ke trase
Přidání plovoucího protisměrného oblouku s přechodnicemi (pomocí oblouku, poloměru a povinného bodu průchodu) mimo oblouk
Přidejte plovoucí protisměrnou skupinu přechodnice-přechodnice-úsečka se zadaným poloměrem a průchozím bodem do oblouku.

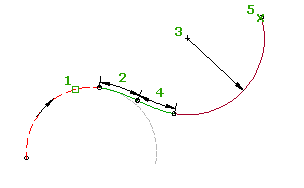

Obě přechodnice jsou zakřiveny v opačných směrech. Oblouk je zakřiven v opačném směru než oblouk připojení. Při úpravě oblouku připojení (1) se délky přechodnic (2, 4), poloměr oblouku (3) a průchozí bod (5) nezmění. Bod připojení a délka inverzního oblouku se přizpůsobí úpravám oblouku připojení.
Tato entita nepodporuje žádné z následujících řešení:

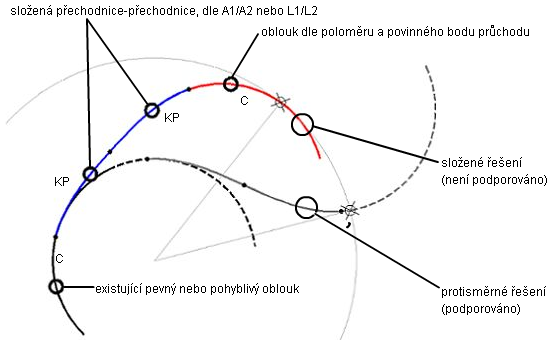

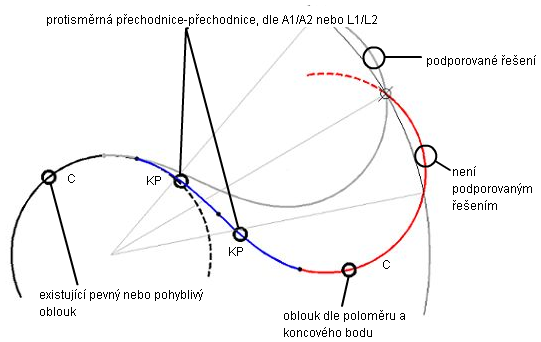

- Řešení, u kterých musí být úhel plovoucího oblouku větší než 180 stupňů. Následující obrázek znázorňuje jak podporovaná, tak nepodporovaná řešení:
- Složená řešení. Následující obrázek znázorňuje nepodporované složené řešení:
- Klepněte na trasu. Klepněte na
. - Na panelu Nástroje pro směrový návrh trasy klikněte na položku
Plovoucí protisměrný oblouk s přechodnicemi, inflexí a bez mezipřímé (z oblouku, poloměr, zadaný bod) pro přidání plovoucího protisměrného oblouku s přechodnicemi mimo oblouk. Aktuální definice přechodnice se zobrazí na příkazovém řádku.
- Určete entitu pevného nebo plovoucího oblouku, ke které se chcete připojit.
- Určete délku vstupní přechodnice nebo hodnotu A.
Určete novou hodnotu nebo stisknutím klávesy Enter potvrďte hodnotu, která je zobrazena na příkazovém řádku.
- Platí-li pro trasu kritéria návrhu, zobrazí se minimální hodnota pro aktuální návrhovou rychlost.
- Pokud na trasu nejsou použita kritéria návrhu, zobrazí se výchozí hodnota stanovená v nastaveních oblouků a přechodnic.
- Určete délku výstupní přechodnice nebo hodnotu A.
- Určete poloměr nebo zadáním parametru D určete stupeň zakřivení. Poznámka: Chcete-li vypočítat poloměr nebo stupeň zakřivení pomocí jiných známých parametrů oblouku, zadáním 'CCALC otevřete nástroj Vytyčovací prvky oblouku.
- Určete povinný bod průchodu.
Přidání plovoucího protisměrného oblouku s přechodnicemi (z oblouku, dva povinné body průchodu) mimo oblouk
Přidá k existujícímu oblouku plovoucí protisměrnou skupinu přechodnice-přechodnice-oblouk se dvěma zadanými průchozími body.

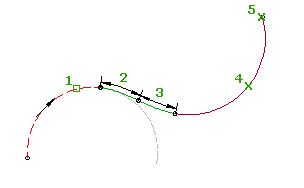

Obě přechodnice jsou zakřiveny v opačných směrech. Oblouk je zakřiven v opačném směru než oblouk připojení. Při úpravě oblouku připojení (1) se délky přechodnic (2, 3) a průchozí body (4, 5) nezmění. Bod připojení, poloměr a délka inverzního oblouku se přizpůsobí úpravám oblouku připojení.
- Klepněte na trasu. Klepněte na .
- Na panelu Nástroje pro směrový návrh trasy klikněte na položku
Plovoucí protisměrný oblouk s přechodnicemi (z oblouku, dva body) pro přidání plovoucího protisměrného oblouku s přechodnicemi mimo oblouk. Aktuální definice přechodnice se zobrazí na příkazovém řádku.
- Určete entitu pevného nebo plovoucího oblouku, ke které se chcete připojit.
- Určete délku vstupní přechodnice nebo hodnotu A.
Určete novou hodnotu nebo stisknutím klávesy Enter potvrďte hodnotu, která je zobrazena na příkazovém řádku.
- Platí-li pro trasu kritéria návrhu, zobrazí se minimální hodnota pro aktuální návrhovou rychlost.
- Pokud na trasu nejsou použita kritéria návrhu, zobrazí se výchozí hodnota stanovená v nastaveních oblouků a přechodnic.
- Určete délku výstupní přechodnice nebo hodnotu A.
- Určete povinný bod průchodu.
- Určete druhý poviiný bod průchodu (koncový bod).
