Přidejte plovoucí oblouky s přechodnicemi v situacích, kdy potřebujete přechodnici přechodu a geometrie oblouku musí procházet určeným bodem.
Přidání plovoucího oblouku s přechodnicí (z entity, povinným bodem průchodu) mimo oblouk
Přidejte plovoucí skupinu oblouk-přechodnice se zadaným poloměrem, délkou přechodnice a průchozím bodem do entity oblouku.

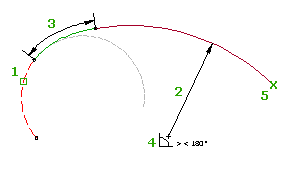

Při úpravě entity připojení (1) se délka přechodnice (3), úhel řešení (4), poloměr oblouku (2) a průchozí bod (5) nezmění. Bod připojení a délka oblouku se přizpůsobí úpravám oblouku připojení.
- Klepněte na trasu. Klepněte na
. - Na panelu Nástroje pro směrový návrh trasy klikněte na položku
Plovoucí oblouk s přechodnicí (z entity, poloměr, povinný bod průchodu) pro přidání plovoucího oblouku s přechodnicí mimo oblouk. Aktuální definice přechodnice se zobrazí na příkazovém řádku.
- Určete entitu úsečky, ke které se má přidat.
- Určete poloměr nebo zadáním parametru D určete stupeň zakřivení.
Určete novou hodnotu nebo stisknutím klávesy Enter potvrďte hodnotu, která je zobrazena na příkazovém řádku.
- Platí-li pro trasu kritéria návrhu, zobrazí se minimální hodnota pro aktuální návrhovou rychlost.
- Pokud na trasu nejsou použita kritéria návrhu, zobrazí se výchozí hodnota stanovená v nastaveních oblouků a přechodnic.
Poznámka: Chcete-li vypočítat poloměr nebo stupeň zakřivení pomocí jiných známých parametrů oblouku, zadáním 'CCALC otevřete nástroj Vytyčovací prvky oblouku. - Určete buď délku přechodnice nebo hodnotu A.
- Určete, zda má být úhel řešení oblouku větší nebo menší než 180 stupňů.
- Určete, zda má být oblouk složený nebo inverzní k oblouku, k němuž ho přidáváte.
- Určete povinný bod průchodu.
Přidání plovoucího oblouku s přechodnicí (z entity, poloměr, délka) mimo úsečku
Přidejte plovoucí skupinu přechodnice-oblouk se zadaným poloměrem a délkou do stávající entity.

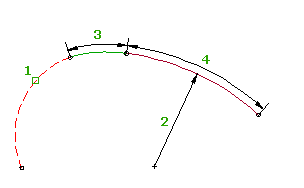

Při úpravě entity připojení (1) se délka přechodnice (3), poloměr oblouku (2) a délka (4) nezmění. Můžete upravit nebo přesunout oblouk připojení, přičemž dojde k současnému přesunu celé entity přechodnice a oblouku.
- Klepněte na trasu. Klepněte na .
- Na panelu Nástroje pro směrový návrh trasy klikněte na položku
Plovoucí oblouk s přechodnicí (připojit ke konci entity, poloměr, délka) a přidejte plovoucí oblouk s přechodnicí mimo úsečku. Aktuální definice přechodnice se zobrazí na příkazovém řádku.
- Určete entitu úsečky ke které se má přidat.
- Určete poloměr nebo zadáním parametru D určete stupeň zakřivení.
Určete novou hodnotu nebo stisknutím klávesy Enter potvrďte hodnotu, která je zobrazena na příkazovém řádku.
- Platí-li pro trasu kritéria návrhu, zobrazí se minimální hodnota pro aktuální návrhovou rychlost.
- Pokud na trasu nejsou použita kritéria návrhu, zobrazí se výchozí hodnota stanovená v nastaveních oblouků a přechodnic.
Poznámka: Chcete-li vypočítat poloměr nebo stupeň zakřivení pomocí jiných známých parametrů oblouku, zadáním 'CCALC otevřete nástroj Vytyčovací prvky oblouku. - Určete buď délku přechodnice nebo hodnotu A.
- Určete, zda má být úhel řešení oblouku větší nebo menší než 180 stupňů.
- Zadejte koncový bod.
