AutoCAD Factory Design Utilities

Aplikace AutoCAD Factory Design Utilities poskytuje nástroje pro navrhování a optimalizované prostředí určené pro vytváření rozvržení výrobních linek. Prostředí a nástroje také umožňují otevírat stará rozvržení zařízení ve formátu DWG a přidávat do nich logickou funkcionalitu výrobní linky. Výkresy výrobních linek lze poté použít v nástroji Inventor Factory k vyplnění 3D rozvržení.

2D rozvržení výrobní linky

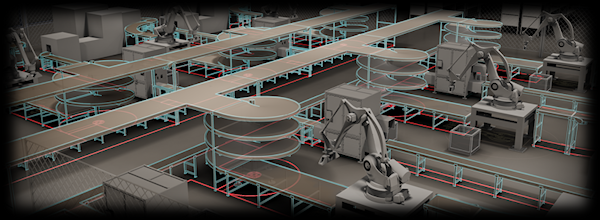

2D rozvržení výrobní linky je model DWG výrobní linky, skladu nebo kanceláří. Velikost a složitost modelu se může pohybovat od pracovní buňky až po celou výrobní linku. Rozvržení může obsahovat stavební prvky, například stěny, sloupy a technickou infrastrukturu. Lze rozvrhnout jednotlivé součásti vybavení a vytvořit cestu směrování jednotlivých produktů.

Aplikace Factory Design Utilities pro aplikaci AutoCAD umožňuje přidat do rozvržení výrobní linky logické funkce. Logickou funkcionalitu lze přidat do starého rozvržení výrobní linky i do nového souboru. Dodatečná data poskytují informace potřebné k analýze rozvržení, generování zpráv a automatickému zaplňování rozvržení výrobní linky 3D komponentami v nástroji Inventor Factory.

Typický pracovní postup sestává z následujících kroků:

  1. Vytvoří se jednoduché rozvržení (například obdélníkové tvary) a přiřadí se jim informace o stanicích.
  2. Vytvoří se produkty, které se budou vyrábět pomocí definovaných stanic.
  3. Vytvoří se směrování produktů mezi stanicemi.
  4. Výsledek se uloží jako 2D rozvržení výrobní linky ve formátu DWG.
  5. Rozvržení se přenese do aplikace Navisworks Factory pomocí příkazu Synchronizovat s aplikací Navisworks nebo Inventor Factory pomocí příkazu Synchronizovat s aplikací Inventor či Nové rozvržení ze souboru DWG a vyplní se 3D komponentami. (Pokud v rozvržení DWG již existují 2D komponenty a řetězitelné komponenty, budou při spuštění aplikace Inventor automaticky nahrazeny ekvivalentními 3D komponentami.)

Uživatelské rozhraní

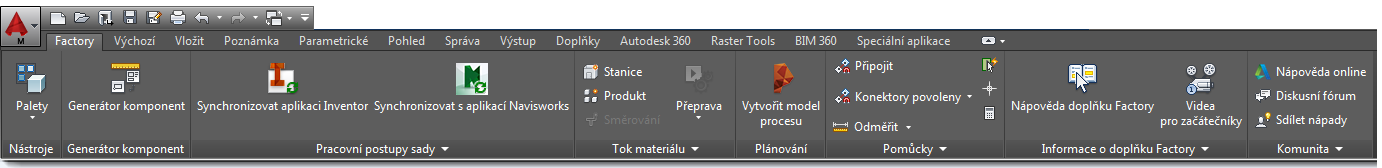

Uživatelské rozhraní aplikace Factory Design Utilities se nachází na kartě Factory a obsahuje panely Nástroje, Generátor komponent, Pracovní postupy sady, Tok materiálu, Plánování, Pomůcky, Informace o doplňku Factory a Komunita. Výchozí pracovní prostředí sady nástrojů Factory tvoří kombinace panelů aplikace Factory a standardních panelů aplikace AutoCAD.

Níže naleznete popis množství nástrojů uživatelského rozhraní aplikace AutoCAD Factory.

Panel Nástroje

Existují čtyři palety související s aplikací AutoCAD Factory Design Utilities: Prohlížeč komponent, Prohlížeč bloků, Prohlížeč toku materiálu a Prohlížeč vlastností. Palety sdílí oblast prohlížeče a lze je přizpůsobit pomocí standardních metod úpravy velikosti. Prohlížeče lze ukotvit v různých místech nebo ponechat plovoucí (odtáhnutím od okna aplikace).

Panel Generátor komponent

Panel Generátor komponent poskytuje nástroje, jejichž pomocí lze vytvořit komponentu aplikace AutoCAD Factory pro 2D blok, asociovat s ní 3D objekt a definovat její orientaci. Komponentu lze poté publikovat jako místní komponentu nebo do cloudu. 3D reprezentace objektu se zobrazí, když je rozvržení vytvořené v aplikaci AutoCAD synchronizováno s aplikací Inventor Factory nebo Navisworks Factory.

Panel Pracovní postupy sady

Nástroje na tomto panelu umožňují vytvořit obousměrné asociativní propojení mezi 2D výkresem aplikace AutoCAD a 3D rozvržením v aplikaci Inventor Factory a Navisworks Factory. Toto propojení, nazývané Synchronizace rozvržení, lze vytvořit mezi aplikacemi Inventor a Navisworks a AutoCAD Architecture a AutoCAD Mechanical.

Panel Tok materiálu

Nástroje na panelu Tok materiálu umožňují definovat produkty, které se mají v továrně vyrábět, stanice, ve kterých se provádějí jednotlivé výrobní procesy, a směrování mezi stanicemi. Jakmile máte rozvržení k dispozici, můžete začít analyzovat náklady na přepravu, využití strojů a spotřebu energie. Výsledky analýz lze prezentovat ve zprávách, takže lze porovnávat a dokumentovat různé scénáře. Když rozvržení splní vaše požadavky, lze jej odeslat do aplikace Inventor Factory, kde se převede na 2D překrytí a vyplní 3D komponentami.

Panel Plánování

Tento panel obsahuje příkaz Vytvořit model procesu, který spustí webový nástroj pro modelování procesů Autodesk Process Analysis 360. Pomocí tohoto nástroje lze rychle vytvořit funkční model navrhované montážní linky, výrobní linky či průmyslových strojů. Poté lze simulovat jejich provoz, identifikovat potenciální překážky a optimalizovat výkon.

Panel Pomůcky

Panel Pomůcky poskytuje sadu známých příkazů aplikace AutoCAD, například příkazy MĚŘITGEOM, ID, RYCHLÝKAL atd. Nabízí také příkaz Připojit, který je k dispozici pouze v aplikaci AutoCAD Factory. Tento příkaz vybere nepoužité konektory komponent a jejich pomocí propojí komponenty výrobní linky.

Panel Informace o doplňku Factory

Tento panel obsahuje několik příkazů, jejichž pomocí lze získat další informace o produktu AutoCAD Factory.

Panel Komunita

Panel Komunita umožňuje snadný přístup k síti Autodesk Knowledge Network, diskusním fórům a webům sociálních médií orientovaných na problematiku výroby, na kterých naleznete užitečné videofilmy, můžete sdílet informace a získat pomoc při řešení neznámých problémů s výrobní linkou.
