Popisuje postup přidání nebo odebrání zesílení součástí a vytvoření odsazených povrchů z povrchů součástí.
Když v příkazu Zesílení/Odsazení vyberete možnost Výstup, můžete určit typ prvku v závislosti na výběru:
- Povrch vytvoří povrch odsazení.
- Těleso vytvoří prvek zesílení.
- Nové těleso vytvoří těleso v součásti s více tělesy.
V jednom prvku nelze vytvořit zesílené plochy i povrchy odsazení. Odsazením vzniknou prvky plochy, zatímco zesílením vznikne konstrukční prvek součásti. V prohlížeči zobrazuje každý typ prvku jinou ikonu.

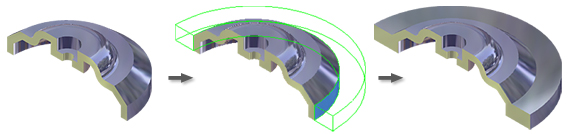

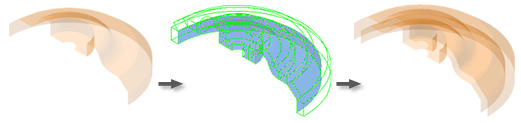

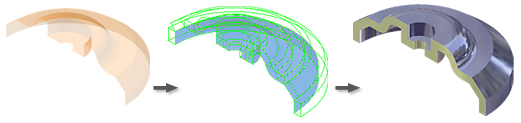

Následující obrázky ukazují různá řešení tloušťky nebo odsazení.
Možnost Zesílit přidá nebo odebere z modelu materiál a změní tak fyzikální vlastnosti. Když k povrchu přidáte zesílení, model bude převeden z plochy na součást.
Ve výchozím nastavení software nabízí prvek přesného odsazení. Pokud přesné řešení neexistuje, pokusí se program o aproximaci.
Odsadit můžete jednu nebo více ploch z plochy součásti nebo švu . Odsazené plochy nemění hmotnost.
Můžete vytvářet kopie ploch s nulovým odsazením vzdálenosti, ale ne plochy s vertikálními stranami. Můžete vytvořit kopii celého povrchového tělesa nebo nastavit jednotlivé plochy z libovolného modelu základního tělesa nebo povrchu.
Úprava prvku a možnost Zesílení/Odsazení
Pomocí příkazu Upravit prvek nelze změnit konstrukční prvek odsazené plochy na konstrukční prvek zesílení nebo naopak.
Je však možné zesílit odsazenou plochu. Tato operace v prohlížeči umístí ikonu zesílení pod ikonou odsazené plochy.
Povrchy pro operace odsazení
Chcete-li pracovat s odsazením, můžete použít povrchy vytvořené v aplikaci Autodesk Inventor LT nebo importované povrchy. Importované povrchy musí být rozšířeny do prostředí součásti. V konstrukčním prostředí nelze provést operace zesílení nebo odsazení.
Plochy musí sousedit, aby mohly být zároveň odsazeny. Výsledkem odsazení je kopie vybrané geometrie (například plocha, zaoblení nebo přilehlá plocha).
Vertikální povrchy lze vytvořit pouze z vnitřních hranic plochy sešití .
Když importujete složité plochy, můžete zkusit různé formáty souboru. Například soubory IGES a SAT jsou obecně používané formáty, když převádíte modely, které jste získaly od dodavatele.
Přesné řešení a aproximace
V přesném řešení odsazení má každý bod původního povrchu odpovídající bod na ploše odsazení. Vzdálenost mezi těmito dvěma body se rovná určené vzdálenosti. Přibližné řešení umožňuje odchylku od určené vzdálenosti kvůli nalezení přijatelného řešení.
Máte možnost řídit, kde se odchylka může vyskytnout a jaká bude přesnost aproximace. Čím přesnější aproximace bude, tím déle bude trvat, než se vypočítá. Pokud přesné řešení neexistuje a pokud lze najít přibližné řešení, bude přibližné řešení nabídnuto. Nejsou-li pro vás přibližná řešení přijatelná, můžete tuto možnost vypnout.
Pokaždé, když použijete aproximaci, bude nahlášena tolerance odchylky.
