Dialog Zesílení/odsazení

Umožňuje nastavit tloušťku ploch a odsazení povrchu.

Přístup

Pás karet: karta 3D Model panel Upravit Zesílení/Odsazení

Přidává nebo odebírá tloušťku ploch součásti nebo švu, vytváří odsazený povrch z  plochy součásti nebo povrchu nebo vytváří nové těleso.

Karta Zesílení/Odsazení

Pomocí této karty nastavujete požadavky konstrukčního prvku zesílení nebo odsazení.

V z rozevíracím seznamu Průvodce návrhem vyberte položku

Určuje plochy k zesílení nebo plochy, ze kterých má být vytvořen odsazený povrch.

Objemová tělesa

Pokud se v součásti nachází více než jedno objemové těleso, vybere zúčastněné těleso.

Vybrat režim

Filtruje geometrii, aby výběr byl omezen na jednotlivé plochy nebo sešitou plochu. Je možné vybrat více připojených ploch nebo sešitou plochu, plochy a sešité plochy však nelze zkombinovat.

Vzdálenost

Určuje tloušťku konstrukčního prvku zesílení nebo vzdálenost pro konstrukční prvek odsazení.

Jestliže je výstupem povrch, vzdálenost odsazení může být nulová (k vytvoření kopie povrchu nebo jednotlivých ploch z modelu základního tělesa nebo povrchu).

Výstup

Určuje, zda je konstrukční prvek objemové těleso nebo povrch. Výchozím výběrem je objemové těleso.

Operace

Určuje typ operace.

Sjednocení

Přidá objem vytvořený prvkem zesílení k součásti tělesa.

Vyříznutí

Odstraní objem vytvořený prvkem zesílení ze součásti tělesa.

Průnik

Vytvoří nový prvek ze sdíleného objemu prvku zesílení a součásti tělesa. Materiál, který není obsažen ve sdíleném objemu, se odstraní.

Nové těleso

Vytvoří nové objemové těleso. Pokud je operace zesílení prvním prvkem tělesa v souboru součásti, je tato možnost vybrána ve výchozím nastavení. Výběrem této možnosti vytvoříte v souboru součásti, který již objemová tělesa obsahuje, těleso. Každé těleso představuje nezávislou kolekci prvků oddělených od ostatních těles. Těleso může sdílet prvky s jinými tělesy.

Směr

Rozšíří konstrukční prvek zesílení nebo odsazení v jednom směru nebo rovnoměrně v obou směrech.

Automatické přechody

Představují technologii opakovaných přechodů, která automaticky přesunuje přilehlé tečné plochy a v případě potřeby vytváří nové přechody. V prostředí modelování součásti je ve výchozím stavu aktivní.

Na následujícím obrázku vidíte model s operací zesílení provedenou s automatickým přechodem a bez automatického přechodu.

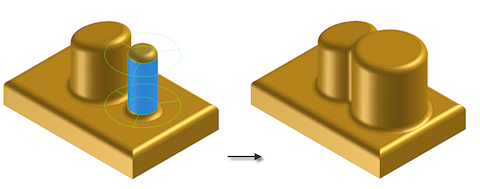

Bez automatických přechodů

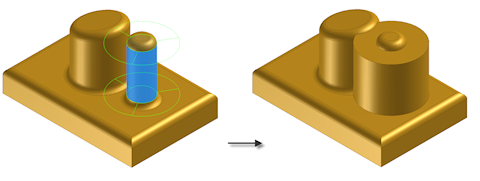

Automatické přechody aktivovány

Pole Automatické přechody je aktivní pouze v případě, že jsou zvoleny plochy tělesa pro operaci Zesílení. Je také aktivní, když je prvek Zesílení rozšířen kladným nebo záporným směrem, ale nikoli, když je tento prvek rozšířen rovnoměrně v obou směrech.

Když jsou aktivní automatické přechody, nejsou dostupné následující funkce Zesílení:

• Operace Sjednotit, Vyříznutí a Průnik
• Nové těleso
• Stejná vzdálenost oběma směry
• Plocha
• Sešitá plocha

Karta Další

Nabízí způsob výběru zřetězených ploch součásti nebo tvorby ploch s boky. Také aktivuje a nastavuje charakteristiky řešení aproximace odsazení.

Automatické řetězení ploch

Určuje více tečných souvislých ploch, které chcete zesílit. Všechny vybrané plochy jsou zesíleny pomocí stejné booleovské operace a stejným směrem. Implicitně je tato možnost vypnutá.

Vytvořit vertikální povrchy

U konstrukčních prvků odsazení vytvoří vertikální nebo „boční“ plochy spojující rovnoběžné plochy s původní sešitou plochou. Svislé plochy jsou vytvořeny pouze ve vnitřních hranách plochy, nikoliv v hraničních hranách ploch. Implicitně je tato možnost vypnutá.

Vertikální plochy nemohou spojit rovnoběžnou plochu s objemovou součástí.

Povolit aproximaci

Pokud neexistuje přesné řešení, umožní při výpočtu odsazení odchylku od určené tloušťky. Přesné řešení vytvoří odsazení, kde má každý bod původní plochy odpovídající bod na odsazené ploše. Vzdálenost mezi těmito dvěma body se rovná určené vzdálenosti.

Zvolte, zda má být povolena aproximace, a pak klikněte na šipku pro výběr typu odchylky ze seznamu.

• Střední odchylka je rozdělena rovnoměrně nad a pod určenou vzdálenost.
• Možnost Nikdy ne příliš úzké zachovává minimální vzdálenost. Odchylka nesmí překročit určený dolní limit vzdálenosti.
• Možnost Nikdy ne příliš široké zachovává maximální vzdálenost. Odchylka nesmí překročit určený horní limit vzdálenosti.

Optimalizované

Počítá podle tolerance umožňující minimální dobu výpočtu.

Zadat toleranci

Počítá podle určené tolerance. V některých případech může být doba výpočtu dlouhá.
