Vytváření složitě tvarovaných součástí může být při použití běžných modelovacích technik obtížné. Nástroje volných tvarů poskytují alternativní přístup k modelování a umožňují objevovat a vytvářet volně tvarované modely pomocí přímé manipulace.
Příkazy volného tvarování používejte k vylepšení parametrických modelů a vytváření vizuálně přitažlivějších návrhů.
Začněte některým z pěti základních volných tvarů: kvádr, čtyřúhelníková koule, válec, anuloid a koule. K úpravě tvaru, spojení více těles a přizpůsobení k existující geometrii lze použít několik nástrojů. Výsledné volné těleso lze zkombinovat nebo změnit přidáním 3D prvků modelu. Volné tvary můžete také později upravit.
Obecný pracovní postup pro přidání volných tvarů do návrhu:
- Vyberte volný tvar, který nejvíce odpovídá požadované geometrii.
- Tvar změňte pomocí nástrojů pro úpravu volných tvarů.
- V případě potřeby můžete vytvořit další volné tvary, upravit je a použít funkci Přemostit ke spojení více volných těles.
- Chcete-li získat náčrt nebo model geometrie, použijte příkaz Sjednotit hranu ke sjednocení hran volného tělesa.
K dispozici je pět volných tvarů: kvádr, koule, válec, anuloid a čtyřúhelníková koule.
Čtyřúhelníková koule vs. koule
Pokud pro svůj návrh vybíráte sférický tvar, zvažte použití čtyřúhelníkové koule, která se bude deformovat jednotněji. Koule může být vhodná, pokud chcete tvar deformovat primárně podél osy koule.
Příklady před a po

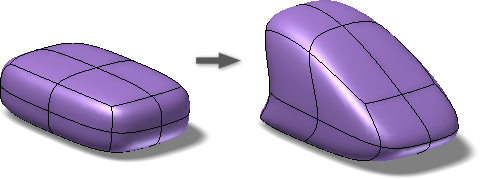

Volný kvádr

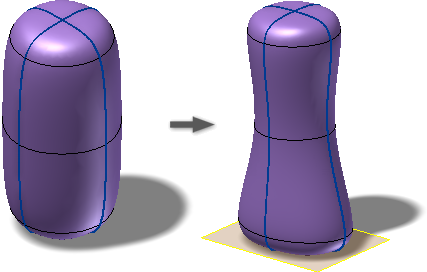

Válec

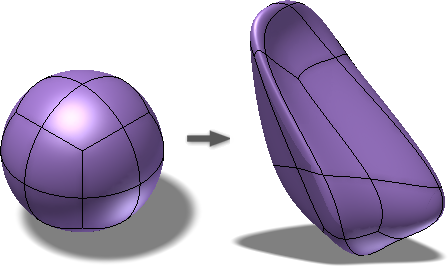

Koule

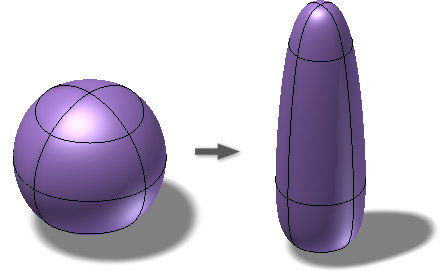

Volná čtyřúhelníková koule:

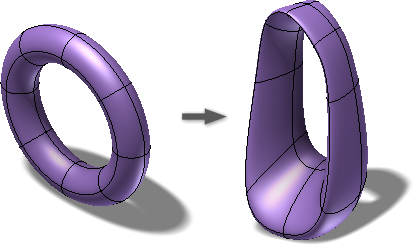

Volný anuloid:

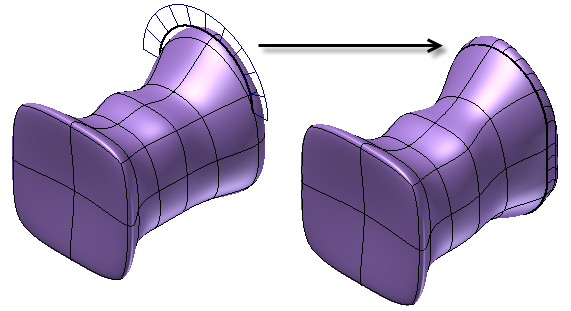

Použití příkazu Sjednotit hranu
