Prvek nebo těleso vysunutí vytvoříte tak, že do otevřeného nebo zavřeného profilu nebo oblasti přidáte hloubku.
Vysunuté prvky jsou stavební bloky pro součásti. U těchto prvků určujete směr, hloubku, úhel zúžení a metodu ukončení vysunutí. Prvky vysunutí mohou v souboru součásti s více tělesy vytvářet nová tělesa.
Můžete přidat prvky, které upřesňují tvar jednoho nebo několika těles. Načrtněte nebo vyberte geometrii nového profilu, vyberte zúčastněná tělesa a opakujte operaci vysunutí nebo vyberte jiný příkaz prvku.
První prvek v souboru součásti je základní prvek . Je-li přidán k jinému prvku, může být použito sjednocení, rozdíl či průnik s existujícím prvkem. Může rovněž vytvořit nové objemové těleso. Průnik vytvoří těleso ze sdíleného objemu dvou konstrukčních prvků a odstraní všechen materiál vně od sdílených hranic. Nové objemové těleso vytvoří nezávislý prvek, který lze upravit jako samostatnou entitu.
Typy vysunovaných profilů
Načrtněte profil , který představuje řez, pak jej vysuňte a vytvořte těleso, objemové těleso nebo povrch . V případě potřeby vyberte otevřený profil (pouze u prvků součástí) nebo profil definovaný referenční geometrií, například hranice dříve vytvořených prvků. Pokud v součásti s více tělesy vyberete více zúčastněných těles, nelze použít otevřený profil.
Z vysunutého profilu lze vytvořit povrch. Povrch lze poté použít jako rovinu ukončení jiných prvků nebo jako nástroj rozdělení pro operace oříznutí tělesa nebo rozdělení tělesa .
Základní tvary

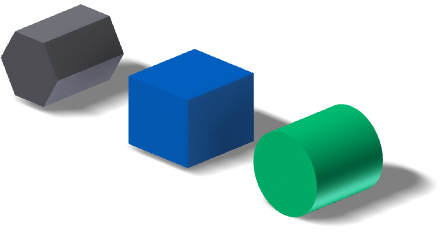

Vytváření náčrtu a proces vysunutí lze automatizovat. Pomocí příkazu Kvádr na panelu Základní těleso vytvoříte čtvercový nebo obdélníkový prvek nebo těleso nebo pomocí příkazu Válec vytvoříte válcový prvek nebo těleso.
Pomocí příkazů základních tvarů nelze vytvořit povrchy.
Profil a oblast k vysunutí
Výsledek vysunutí, který určíte, například těleso nebo povrch, určuje geometrii, kterou lze vybrat. Pokud například vyberete vysunutí povrchu, můžete vybrat otevřené nebo uzavřené smyčky vytvořené pomocí křivek náčrtu nebo promítnuté hrany plochy. Když určíte vysunutí tělesa a nemáte předem vybranou geometrii, můžete vybrat křivky nebo oblasti. Pokud jste předem vybrali oblast, nelze vybrat jednotlivé křivky nebo smyčky, které mají být vysunuty, a pokud jste předem vybrali křivku nebo smyčku, nelze vybrat oblast.
Chcete-li vybrat jinou geometrii, klikněte v dialogu na tlačítko Profil a poté proveďte výběr znovu. V případě potřeby si usnadněte výběr přiblížením.
Typy rozšíření tvaru
Propagace tvaru se používá pouze na otevřené profily. Popisuje řešení definovaná prostřednictvím rozšíření otevřených hran profilu a tvarem tělesa. Propagace tvaru vytvoří prvek, který je odolný vůči změnám topologie v tělese součásti, způsobené úpravou prvků výše ve stromu prvků. Vysunutý prvek není závislý na profilu, který je definován určitými odkazovanými hranami a čarami náčrtu. Existují dva typy propagace tvaru: Spárování obrysu a Spárování tvaru.
Typy ukončení s nejednoznačnými řešeními
Doporučujeme používat meze ukončení Vzdálenost, Vzdálenost-vzdálenost a K dalšímu. Pokud se model změní a určená plocha ukončení již neexistuje, znovu vytvořte vysunutí. Pokud zadáte přesnou vzdálenost nebo další možnou plochu, vysunutí zůstane beze změny.
V modelech, kde může vysunutí končit na více než jednom tělese (součásti nebo povrchu), určete těleso, které chcete použít, kliknutím na položku Ukončení. V případě potřeby si usnadněte výběr přiblížením.
Některé modely mají nejednoznačné možnosti ukončení, například válec, prstenec nebo nepravidelná plocha. Při použití mezí Do a Mezi použijte k určení směru vysunutí možnosti na kartě Další. Implicitně je vysunutí ukončeno na nejvzdálenější ploše. Chcete-li vysunutí ukončit na nejbližší ploše, klikněte na možnost Minimální řešení.
