Rodina iSoučástí

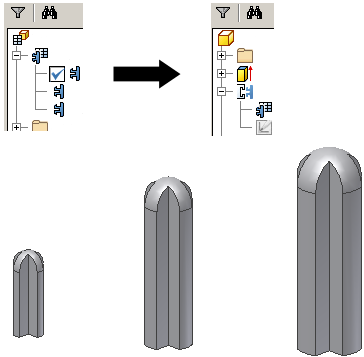

Popisuje postup transformování součástí, které často používáte v různých velikostech, materiálech nebo konfiguracích připevnění.

Pokud převádíte součásti na rodinu iSoučástí, je nutné definovat parametry a vlastnosti, které se pro každou součást mají změnit.

Pokud se má celá součást použít jako iPrvek, můžete vytvořit iSoučást řízenou tabulkou a použít ji k vytvoření iPrvku řízeného tabulkou. Použitím příkazu Extrahovat iPrvek uložte iSoučást jako iPrvek. Po uložení iPrvku řízeného tabulkou do umístění katalogu můžete pomocí položky Autor iPrvku provádět v tabulce změny.

Poznámka: Mezi původní iSoučástí a iPrvkem neexistuje žádné propojení. Chcete-li uchovat kopii původní iSoučásti, uložte soubor součásti.

V tabulce tvorby iSoučástí je třeba definovat jednotlivé členy iSoučásti určením jejich hodnot. Pokud vám to více vyhovuje, lze jednotlivé členy iSoučástí přidávat nebo upravovat ve vložené tabulce aplikace Microsoft Excel. U standardních iSoučástí představuje každý řádek tabulky člen iSoučásti.

Sloupec Člen v tabulce iSoučástí generuje výchozí název souboru podle názvu rodiny. Každý název členu je o jednu číslici vyšší. Podle potřeby kliknutím na tlačítko Možnosti v dialogu Autor iSoučástí nastavte jiné schéma pojmenování nebo zadejte nový název do buňky členu.

Libovolný prvek, který vyberete v tabulce Autor iSoučásti, se zvýrazní v grafickém okně. Když vyberete sloupec nebo buňku, nadřazený prvek se zvýrazní v grafickém okně (pokud je to možné).

Parametry v rodině iSoučástí

Doporučujeme vytvořit součást tak, aby se relativně blížila své skutečné velikosti. Potom pomocí kót přesně definujte geometrii náčrtu. Pokud je to nutné, kóty můžete upravit při vytváření tabulky iSoučásti.

Pokud víte, že chcete, aby součást byla rodinou součástí, vytvořte při přidávání kót parametry se smysluplnými názvy. Do textového pole kóty zadejte například Délka=75 mm. Délka náčrtu se změní na 75 mm a parametr s názvem Délka se vytvoří a přidá do tabulky.

Parametry se objeví v pořadí, v jakém jste je do tabulky iSoučástí přidávali. Parametry přidávejte v takovém pořadí, aby související sloupce parametrů byly u sebe.

Tipy pro vytváření rodin iSoučástí

• Určete ve svém návrhu součást, která se v každé variantě mění.
• Po vytvoření základní součásti můžete pomocí příkazu Parametry přejmenovat systémové parametry a vytvořit jedinečné názvy parametrů. Potom pomocí možnosti Autor iSoučásti vytvořte rodinu iSoučásti. Pojmenované parametry budou automaticky přidány do tabulky iSoučásti.
• Při vytváření rodiny iSoučásti používejte prvky Vypnutí a Zapnutí pro provádění významných změn členů. Přidejte prvky do tabulky iSoučástí a pak určete stav zapnutí nebo vypnutí pro tyto prvky v každém řádku tabulky iSoučástí.
• V části Autor iSoučásti klikněte v pravém podokně pravým tlačítkem na materiály, velikosti nebo jiné důležité hodnoty a označte je jako klíče. V prohlížeči modelu se zobrazí jen klíčové hodnoty. Čísla klíčových hodnot určují hierarchii vnoření, například klíčová hodnota 3 je vnořena pod klíčovou hodnotu 2, která je vnořena pod klíčovou hodnotu 1.
• Pokud neurčíte jednotky míry v buňce tabulky, použijí se výchozí jednotky dokumentu.
• Pro zahrnutí vlastností součástí ve výkresech je třeba je také zahrnout do tabulky iSoučástí, i v případě, že se jejich hodnoty mezi členy neliší.
