Import dat aplikace AutoCAD do součásti nebo výkresu aplikace Autodesk Inventor LT

V součásti nebo ve výkresu jsou 2D data importována do  náčrtu . 3D tělesa a povrchy aplikace AutoCAD jsou importovány jako tělesa ASM. Pokud soubor AutoCAD obsahuje 3D geometrii drátu, můžete ji pomocí možností promítnout do 2D náčrtu nebo importovat jako 3D náčrt.

Poznámka k otevírání souborů DWG

Pokud nepotřebujete převést objekty aplikace AutoCAD na objekty aplikace Autodesk Inventor LT, můžete jakýkoli soubor DWG aplikace AutoCAD otevřít přímo v aplikaci Autodesk Inventor LT a poté jeho obsah zobrazit, vykreslit nebo měřit. Objekty se zobrazí naprosto stejně, jako v aplikaci AutoCAD. Veškerá data aplikace AutoCAD lze navíc vybrat ke kopírování a vkládání, takže můžete otevřít soubor DWG aplikace AutoCAD v aplikaci Autodesk Inventor LT a kopírovat a vkládat entity aplikace AutoCAD do libovolného náčrtu aplikace Autodesk Inventor LT.

Další informace naleznete v části Použití geometrie aplikace AutoCAD.

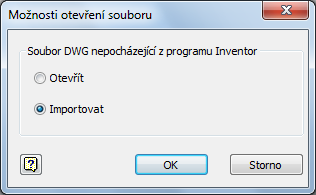

Klikněte na položku Otevřít a vyberte příslušný soubor. Pokud chcete importovat soubor DWG, klikněte na tlačítko Možnosti. Vyberte možnost Importovat a klikněte na tlačítko OK.

Kliknutím na tlačítko Otevřít spustíte průvodce soubory DWG.

1. V dialogu Možnosti načítání souborů DWG pokračujte jedním z těchto kroků:
   • Vyberte konfigurační soubor a klikněte na tlačítko Dokončit. Soubor DWG bude importován s ohledem na konfigurační nastavení.
   • Kliknutím na tlačítko Další pokračujte v nastavení.
2. V dialogu Možnosti načítání hladin a objektů:
   • Vyberte jednotky.
   • Vyberte možnost Modelový prostor nebo Rozvržení (výkresový prostor). Jestliže vyberete možnost Rozvržení, převedou se pouze aktuálně aktivní rozvržení.
   • Vyberte hladiny, které chcete převést, nebo vypněte možnost Vše a vyberte objekty k převodu v okně náhledu.
   • Kliknutím na tlačítko Další zobrazte více voleb nebo kliknutím na tlačítko Dokončit otevřete soubor.
3. V dialogu Možnosti načítání:
   • Je-li to nutné, klikněte v části Možnosti dat 3D na položku Tělesa 3D. Pokud v části Cíl 2D dat vyberete možnost Nová součást, můžete povolit možnosti Povrchy a Dráty. Kliknutím na možnost Importovat do prostředí oprav můžete vytvořit uzel opravy importovaných dat. Prostředí oprav poskytuje diagnostické a opravné nástroje pro tělesa a povrchy.
   • V části Cíl 2D dat zadejte typ souboru aplikace Autodesk Inventor LT výběrem některé z možností Nový výkres, Rohové razítko, Rámeček, Značka nebo Nová součást. Pokud vyberete možnost Nová součást, můžete pod položkou Možnosti dat 3D zadat možnosti položek Povrchy a Dráty. Můžete také importovat bloky aplikace AutoCAD do bloků aplikace Inventor (viz Blok náčrtu).
   • Zadejte cílovou složku nového souboru.
   • Určete, jak se mají umístit kóty. Chcete-li umístit kóty náčrtu do listu ve výkresovém souboru, vyberte možnost Zvýšit úroveň kót do náčrtu. Tyto kóty se asociují s náčrtem a změní se v případě, že přesunete nebo upravíte geometrii náčrtu.

     Jestliže není políčko zaškrtnuto, kóty budou umístěny jako výkresové kóty. Výkresové kóty nezmění ani neřídí prvky nebo velikost součásti, používají se pouze k dokumentaci modelu.

   • Vyberte šablony výkresu a součásti. Nastavte Formát listu.
   • Chcete-li přiřadit hladiny k náčrtům nebo přiřadit písma v převedeném souboru, klikněte na příkaz Možnosti mapování a potom použijte nastavení v dialogu Možnosti mapování.
   • Zapněte možnost Uložit do konfigurace. Chcete-li určit umístění k uložení konfiguračního souboru , klikněte na položku Procházet.
   • Stiskem tlačítka Dokončit otevřete soubor.

Ukázka vytvoření povrchů v aplikaci AutoCAD a importu do aplikace Inventor

Import 2D dat aplikace AutoCAD do náčrtu v existující součásti nebo výkresu

Geometrie a odpovídající asociované kóty jsou převedeny na geometrii náčrtu aplikace Autodesk Inventor LT.

Do náčrtu součásti nejsou importovány neasociované kóty, značky a ostatní poznámky. Ve výkresu jsou asociované kóty umístěny do náčrtu s geometrií. Neasociované kóty, značky a ostatní poznámky jsou umístěny do listu výkresu.

V součásti nebo výkresu aplikace Autodesk Inventor LT aktivujte náčrt a poté postupně přejděte na kartu Náčrt, panel Vložit a klikněte na příkaz ACAD.

V dialogu Možnosti načítání hladin a objektů proveďte následující nastavení:

• Jako zdrojové umístění dat vyberte Modelový prostor nebo Rozvržení (grafická oblast). Jestliže vyberete možnost Rozvržení, převedou se pouze aktivní rozvržení.
• Vyberte hladiny, které chcete převést.
• Kliknutím na tlačítko Dokončit importujte data.

Import 2D dat aplikace AutoCAD do dat aplikace Autodesk Inventor LT a tvorba výkresu

2D geometrie aplikace AutoCAD je umístěna do jednoho nebo více náčrtů a její asociované kóty jsou převedeny na výkresové kóty aplikace Autodesk Inventor LT, pokud nezvýšíte jejich úroveň na kóty náčrtu. Výkresové kóty nemění nebo neřídí rozměry konstrukčních prvků či součástí.

Značky a ostatní poznámky jsou umístěny do listu výkresu. Bloky jsou převedeny na načrtnuté značky ve složce zdrojů výkresu v prohlížeči.

Klikněte na položku Otevřít a vyberte soubor. Pokud importujete soubor DWG, klikněte na tlačítko Možnosti, vyberte položku Možnosti importu a klikněte na tlačítko OK. Kliknutím na tlačítko Otevřít spustíte průvodce soubory DWG.

1. V dialogu Možnosti načítání hladin a objektů:
   • Jako zdrojové umístění dat vyberte Modelový prostor nebo Rozvržení (grafická oblast). Jestliže vyberete možnost Rozvržení, převedou se pouze aktivní rozvržení.
   • Vyberte hladiny, které chcete převést.
   • Klikněte na tlačítko Další.
2. V dialogu Možnosti načítání:
   • V poli Cíl 2D dat určete nový výkres, novou součást, rohové razítko, rámeček nebo značku.
   • Zadejte cílovou složku nového souboru.
   • Určete, jak se mají umístit kóty.
     • Zaškrtnutím políčka Zvýšit úroveň kót do náčrtu umístěte kóty náčrtu do listu výkresu. Tyto kóty se asociují s náčrtem a změní se v případě, že přesunete nebo upravíte geometrii náčrtu.
     • Zrušením zaškrtnutí políčka umístěte kóty jako výkresové kóty. Výkresové kóty nezmění ani neřídí prvky nebo velikost součásti, používají se pouze k dodatečné dokumentaci modelu.
   • Vyberte šablonu výkresu.
   • Chcete-li přiřadit hladiny k náčrtům nebo přiřadit písma v převedeném souboru, klikněte na příkaz Možnosti mapování a potom použijte nastavení v dialogu Možnosti mapování.
   • Klikněte na tlačítko Dokončit a vytvoří se soubor.
     Poznámka: Pokud chcete vytvořená nastavení používat i v budoucnosti, uložte si ještě před kliknutím na tlačítko Dokončit konfigurační soubor .

Import 3D dat aplikace AutoCAD do náčrtu v existující součásti nebo výkresu

1. Otevřete soubor součásti.
2. Na pásu karet klikněte na kartu 3D model panel Náčrt Vytvořit 3D náčrt.
3. Na pásu karet klikněte na kartu Náčrt panel Vložit Acad.
4. V dialogu Otevřít vyberte soubor DWG a klikněte na tlačítko Otevřít.
   Poznámka: V tomto kroku nebude příkaz Možnosti aktivní.
5. V dialogu Možnosti načítání hladin a objektů:
   • Vyberte jednotky.
   • Vyberte možnost Modelový prostor nebo Rozvržení (výkresový prostor). Jestliže vyberete možnost Rozvržení, převedou se pouze aktuálně aktivní rozvržení.
   • Vyberte hladiny, které chcete převést, nebo vypněte možnost Vše a vyberte objekty k převodu v okně náhledu.
   • Kliknutím na tlačítko Dokončit importujte soubor.
   Poznámka: Dialog Možnosti načítání se tentokrát nezobrazí.
6. Všechna data křivky se umístí do aktivního náčrtu.
