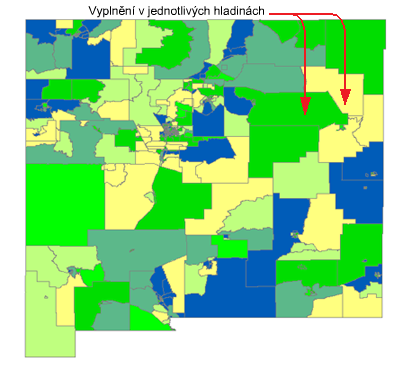

Uzavřené křivky ve výkresu můžete vyplnit celobarevnou výplní a šrafovacími vzory. Jednou barvou můžete například zobrazit správní obvody s populací nad 10 000 a další barvou zobrazit správní obvody pod 10 000 obyvatel.
Vyplnění uzavřených křivek
Příkaz ADEFILLPOLYG vždy vytvoří šrafovaný objekt.
Uzavřené křivky můžete vyplnit příkazem HŠRAFY. Pomocí příkazu MPVYPL vyplníte křivkové objekty.
Pokud přesunete uzavřené křivky vyplněné příkazem ADEFILLPOLYG, je nutné přesunout také šrafování. AutoCAD Map 3D považuje uzavřenou křivku a šrafovaný objekt za samostatné objekty.
Chcete-li při provádění dotazů automaticky vyplnit uzavřené křivky šrafovacím vzorem nebo výplní, použijte funkci Změny vlastností v dialogu Definice dotazu.
Pokud vyberete možnost Vytvářet objekty asociativního šrafování na kartě Dotaz v dialogu Možnosti Autodesk Map, vytvoří aplikace AutoCAD Map 3D u šrafovaných objektů vytvořených příkazem ADEFILLPOLYG, příkazem ADEQUERY (u příkazu Změnit vlastnosti) a příkazem MAPTHEMATIC (u výplně) asociativní šrafované objekty.
