Pomocí nástrojů Editoru rodina vytvořte popisky bokorysných pohledů pro potřeby vaší organizace.
- Klikněte na možnost
Novárodina. - V dialogu Nová rodina – vybrat soubor šablony přejděte do složky Annotations a otevřete soubor Elevation Mark Body.rft.
- Klikněte na kartu Upravitpanel Vlastnosti
(Kategorie a parametry rodiny). - V části Kategorie rodiny vyberte možnost Značky pohledů.
- V části Parametry rodiny vyberte u položky Použití značek pohledů možnost Hlavní část.

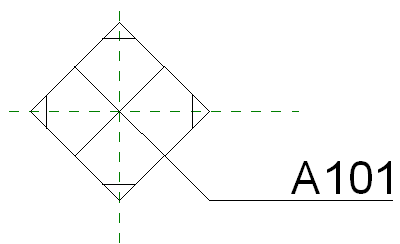

- Nakreslete hlavní část popisku a umístěte štítek, případně více štítků.
- Uložte rodinu jako <popisek pohledu>.rfa.
- Zopakujte kroky 2 až 4, otevřete soubor Elevation Mark Pointer.rft, nastavte Ukazatel u položky Použití značek pohledů, přetáhněte ukazatel a uložte příslušnou rodinu jako soubor <ukazatel>.rfa.

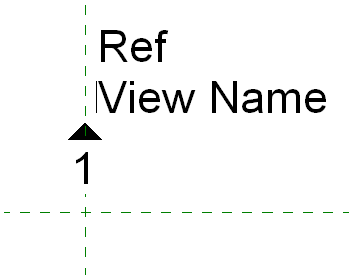

Ujistěte se, že šipka vytvořeného ukazatele míří nahoru, jak ukazuje obrázek. V případě potřeby ji později můžete otočit.
- Na kterékoli kartě na panelu Editor rodin klikněte na možnost

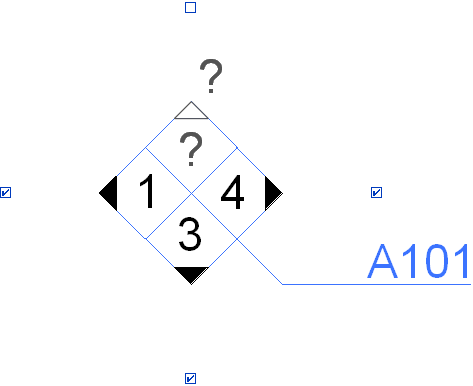

(Načíst do projektu) a načtěte soubor <ukazatel>.rfa do souboru <popisek pohledu>.rfa. Rodina ukazatele je nyní vnořena do rodiny hlavní části popisku. Umisťujte instance rodiny ukazatelů, dokud nebudou zobrazeny všechny směry, které chcete mít v projektu k dispozici.
Načtení vlastního popisku pohledu do projektu
- Klikněte na kartu Vložitpanel Editor rodin (Načíst do projektu), čímž načtete soubor <popisek pohledu>.rfa do projektu.
- V projektu klikněte na kartu Správapanel Nastavenírozevírací seznam Další nastavení
(Popisky pohledu). - Duplikujte typ a nastavte parametr typu Značka pohledu tak, aby byl použit nový popisek pohledu, který jste načetli dříve.
- Klikněte na kartu Pohledpanel Vytvořitrozevírací seznam Bokorys
(Bokorys). - Klikněte na kartu Upravit | Bokoryspanel Vlastnosti
(Vlastnosti typu). - Duplikujte aktivní typ.
- Nastavte parametr typu Popisek pohledu na nový typ a klikněte na tlačítko OK.
- Umístěte bokorysný pohled do projektu.
- Dvojitým kliknutím na ukazatel otevřete bokorysný pohled nebo vyberte hlavní část pohledu, čímž aktivujete ostatní šipky existující v dané rodině.

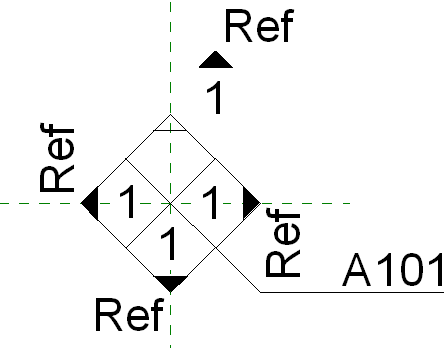

Vybraný popisek pohledu v projektu
