Zobrazení skrytých čar pro protínající se geometrie
Jestliže model obsahuje protínající se geometrii (například vysunutí prochází skrze povrch stěny), nevytvoří aplikace Revit nové hrany podél čar protínání. To může vést k nesprávnému odebrání skrytých hran při exportu. Jestliže provedete export pohledu návrhu, v němž jsou zapnuty skryté hrany, mohou se při otevření pohledu v jiné aplikaci CAD zobrazit neočekávané výsledky. Viz část Styl zobrazení skryté čáry.
Chcete-li zobrazit všechny viditelné čáry, je doporučeno nejprve vytvořit v jednom povrchu otvor, kterým má procházet jiný povrch.Revit Viz část Úprava profilu stěny.

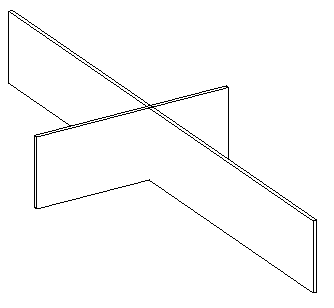

Protínající se geometrie v režimu skrytých hran (na protínajících se površích nejsou vytvořeny žádné hrany)
