Zobrazení skrytých čar lze ovládat v celém projektu, v konkrétních pohledech a u jednotlivých prvků v pohledu.

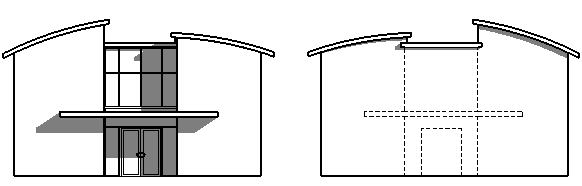

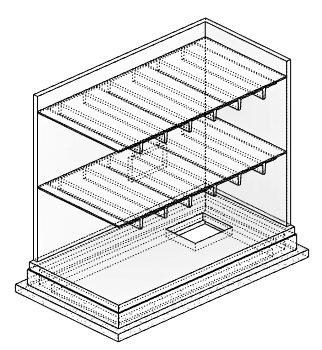

Je možné řídit zobrazení skrytých hran ve 2D pohledech a 3D pohledech.
Videofilm: Určení skrytých hran
Definování stylů pro skryté hrany
Chcete-li určit styly skrytých hrany, které lze použít v celém projektu, použijte dialog Styly objektů. Pro většinu kategorií prvků modelu můžete upravit podkategorii Skryté hrany a v ní určit tloušťku, barvu a vzor čar. Vždy, když se v pohledu zobrazí skryté hrany, software použije tyto styly, pokud je nepřepíšete.
Styly skrytých hran lze přepsat následujícím způsobem:
- V pohledu: Pomocí dialogu Přepsání viditelnosti/zobrazení upravte nastavení podkategorií skrytých hran. Lze také vypnout viditelnost podkategorie Skryté čáry pro některé kategorie, ne však pro všechny. Tyto změny se projeví pouze v aktuálním pohledu.
- Pro jednotlivé čáry nebo hrany: Použijte nástroj Čárová kresba na kartě Upravit.
Zobrazení skrytých čar v pohledu
V aktuálním pohledu lze řídit zobrazení skrytých hran pomocí parametru pohledu Zobrazit skryté hrany. Definujte parametr jako Vše (zobrazit všechny skryté hrany), Žádné (nezobrazovat skryté hrany) nebo <Podle disciplíny> (výchozí nastavení), který skryje nebo zobrazí skryté hrany na základě vlastnosti hodnoty pohledu Disciplína.

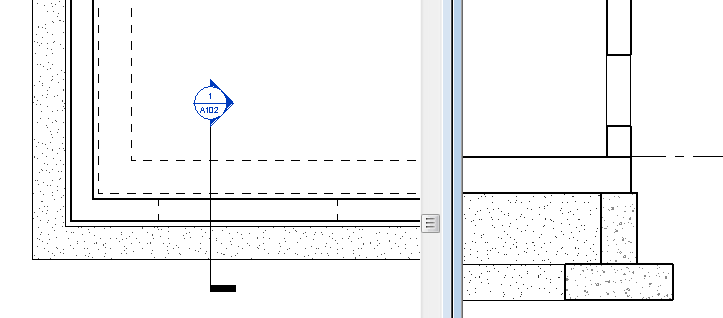

V pohledu řezu vpravo je například otvor ve stěně, který se nachází pod rovinou řezu půdorysného pohledu vlevo. Chcete-li otvor ve stěně zobrazit v půdorysném pohledu, nastavte parametr Zobrazit skryté hrany na možnost Vše.
Když vytváříte šablonu pohledu, můžete parametr Zobrazit skryté hrany definovat jako vhodný.
Přepsání nastavení grafiky za účelem zobrazení skrytých hran pro prvek nebo čáru v pohledu
Chcete-li použít jiné grafické zobrazení skrytých čar u konkrétního prvku nebo linie v pohledu, proveďte jeden z následujících úkonů:
- Pomocí nástroje Zobrazit skryté hrany dle prvku: Chcete-li zobrazit skryté hrany jednotlivých prvků vzhledem k jiným prvkům, klikněte na kartu Pohled
panel GrafikaZobrazit skryté hrany dle prvku. Tento nástroj funguje pouze v případě, pokud je parametr Zobrazit skryté hrany nastaven na možnost <Podle disciplíny>. - Pomocí nástroje Čárová kresba: Klikněte na kartu Upravitpanel Pohled
(Čárová kresba). Pro styl čáry vyberte položku Skryté čáry nebo jiný styl čáry. Pak kliknutím na prvek nebo linii změňte styl v aktuálním pohledu. Tento nástroj funguje bez ohledu na nastavení parametru pohledu Zobrazit skryté hrany.
