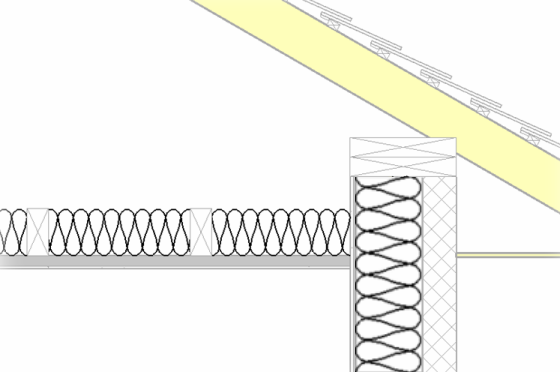

Pomocí nástroje Izolace umístěte obrázek plstěné izolace do detailního pohledu nebo pohledu schéma/kresba. Můžete nastavit šířku a délku izolace, stejně jako velikost vyboulení mezi pásy izolace.
Přidání izolace
- Klikněte na kartu Poznámka
panel Detail
(Izolace). - Načrtněte izolaci v detailním pohledu.
Náčrt izolace se podobá modelovým čárám. Můžete nastavit odsazení od kurzoru a zvolit čáru, na které má být izolace načrtnuta.
Změna šířky izolace
- Vyberte izolaci.
- Na paletě Vlastnosti určete hodnotu položky Šířka izolace.
Změna délky izolace
- Vyberte izolaci.
- Klikněte na jeden z ovládacích prvků ve tvaru modrého bodu, které jsou zobrazeny na koncích izolace, a přetáhněte ho.
Změna velikosti vyboulení mezi čárami izolace
- Vyberte izolaci.
- Na paletě Vlastnosti nastavte hodnotu položky Vyboulení izolace k poměru šířky (1/x).
Menší hodnota vyboulení zvětší, zatímco větší hodnota vyboulení zmenší.
