Při přidání maskovací oblasti do rodiny modelu je k dispozici několik parametrů, které umožňují ovládat viditelnost maskovací oblasti a místo, kde je maskovací oblast nakreslena.
V rodinách modelu lze u maskovacích oblastí zadat následující vlastnosti:
- Zda je maskovací oblast viditelná při načtení rodiny do projektu a umístění na kreslicí plochu.
- Úroveň detailů, při které je maskovací oblast viditelná (hrubá, střední nebo jemná).
- Místo, kde je maskovací oblast nakreslena. Toto místo je určeno parametrem Nakreslit v popředí. Při výběru tohoto parametru je maskovací oblast nakreslena v rovině detailu pohledu (rovina, která je nejblíže pozorovateli). Není-li tato možnost vybrána, je maskovací oblast nakreslena v pracovní rovině, na které byla načrtnuta.
Určení místa, kde jsou maskovací oblasti nakresleny v rodinách modelu
Místo, kde je maskovací oblast nakreslena, závisí na tom, kde je načrtnuta v rodině a na stavu parametru Nakreslit v popředí. Při určování místa, kde má být maskovací oblast nakreslena, je rovněž důležité posoudit jiné rodiny, se kterými se může tato rodina ovlivňovat. Následující situace ilustrují ukázkové rodiny a umístění jejich maskovacích oblastí.
Situace 1
Na následujících obrázcích je znázorněna rodina židlí a rodina stolů, obě s maskovací oblastí (červenou čárkovanou čarou) načrtnutou na referenčním podlaží

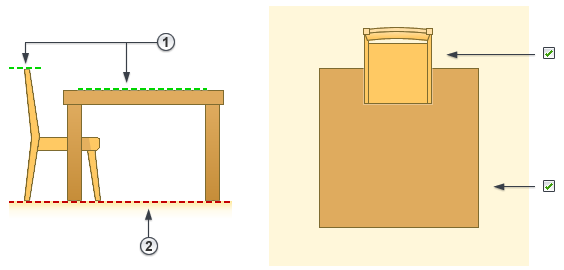

. Na prvním obrázku je parametr Nakreslit v popředí zaškrtnutý jak u stolu, tak u židle. Židle maskuje stůl, protože opěradlo židle je vyšší než stůl
.

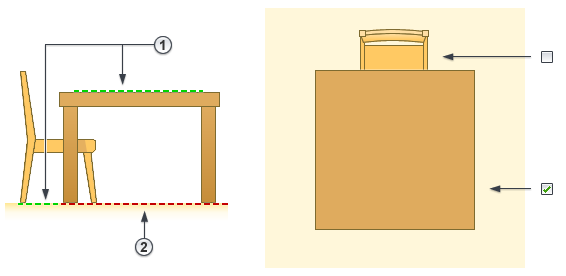

Na druhém obrázku není parametr Nakreslit v popředí zaškrtnutý u židle, takže je maskovací oblast nakreslena tam, kde byla načrtnuta. U stolu je parametr Nakreslit v popředí stále zaškrtnutý. Stůl proto maskuje židli. Na tomto obrázku označuje pracovní rovinu, na které jsou nakresleny maskovací oblasti, a označuje pracovní rovinu, na níž jsou maskovací oblasti načrtnuty.
Situace 2

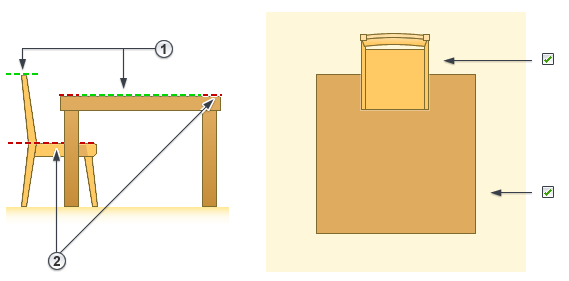

Následující obrázek znázorňuje stejné rodiny židle a stolu, avšak maskovací oblasti jsou načrtnuty na odlišných pracovních rovinách . Na prvním obrázku je parametr Nakreslit v popředí zaškrtnutý jak u stolu, tak u židle. Židle znovu maskuje stůl, protože opěradlo židle je vyšší než stůl .

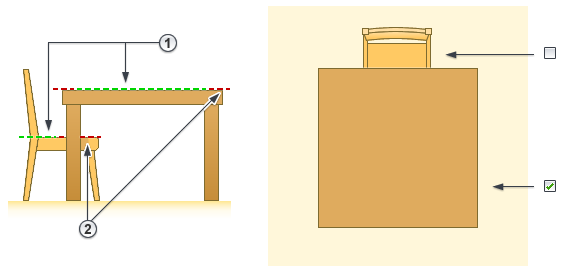

Na druhém obrázku není parametr Nakreslit v popředí zaškrtnutý u židle a je zaškrtnutý u stolu. Stůl proto maskuje židli.
Situace 3

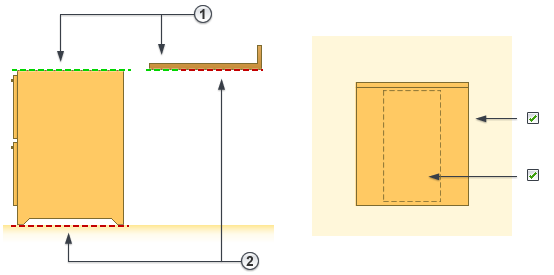

Následující obrázek znázorňuje rodinu skříňky a rodinu pracovní desky. Cíl spočívá v tom, aby pracovní deska i skříňka byly nakresleny v půdorysném pohledu, pokud je pracovní deska umístěna na skříňce. Obě rodiny mají maskovací oblasti (znázorněné červenou přerušovanou čarou). Aby bylo možné tohoto cíle dosáhnout, zrušte zaškrtnutí parametru Nakreslit v popředí u rodiny pracovní desky a zaškrtněte parametr Nakreslit v popředí u rodiny skříňky.
Přidání maskovací oblasti k 2D prvku v rodině modelů
Jestliže vytvoříte rodinu modelu obsahující pouze 2D prvky (například upevnění 2D toalety) a chcete na tento 2D prvek použít maskovací oblast, je třeba začlenit neviditelnou čáru představující rozměr v ose Z, na které je maskovací oblast nakreslena. Tato neviditelná čára musí být nakreslena nad úrovní a musí mít minimální délku (například 1 mm), aby maskovací oblast nezakryla žádné jiné prvky v pohledu.
