Při vytváření rodiny modelů z importovaných 2D souborů DWG může být vhodné, aby pozadí prvku maskovalo model a další komponenty detailů při jeho načtení do projektu.
- Klikněte na možnost
NováRodina. - V dialogu Nová rodina vyberte výchozí šablonu rodiny (například Vodovodní instalace ve stěně.rft) a klikněte na tlačítko Otevřít.
- Otevřete pohled, do kterého chcete importovat soubor DWG.
Pokud například máte soubor DWG pro reprezentaci půdorysu, otevřete půdorysný pohled.
- Klikněte na kartu Vložitpanel Import
(Import CAD). - V dialogu Import formátů CAD vyhledejte soubor DWG.
Pokud má být reprezentace viditelná pouze v půdorysném pohledu, zaškrtněte políčko Pouze aktuální pohled. Pokud si nejste jisti, jaké jsou původní souřadnice v souboru DWG, vyberte také v poli Umístění možnost Manuálně – střed.
- Klikněte na možnost Otevřít.
- Kliknutím na kreslicí plochu umístěte symbol importu.
- Upravte umístění symbolu importu podle potřeby a uzamkněte symbol na potřebných referenčních rovinách.
- Klikněte na kartu Poznámkapanel Detail
(Maskovací oblast). - Načrtněte maskovací oblast. Poznámka: Jestliže rodina modelu obsahuje pouze 2D prvky a přidáváte maskovací oblast k některému 2D prvku, je třeba začlenit neviditelnou čáru představující rozměr v ose Z, na které je maskovací oblast nakreslena. Tato neviditelná čára musí být nakreslena nad úrovní a musí mít minimální délku (například 1 mm), aby maskovací oblast nezakryla žádné jiné prvky v pohledu.
- Podle potřeby přidejte jakékoli další 2D reprezentace zobrazení (například nárys a bokorys) a maskovací oblasti.
- Jakmile budete hotovi, uložte rodinu kliknutím na tlačítko
na panelu Rychlý přístup. - Potřebujete-li rodinu načíst do projektu, klikněte na kartu Vytvořitpanel Editor rodin
(Načíst do projektu). Pokud máte otevřený pouze jeden projekt, načte se rodina do tohoto projektu. Pokud máte otevřeno několik projektů, otevře se dialog Načíst do projektů, kde můžete vybrat projekty, do kterých má být rodina načtena.

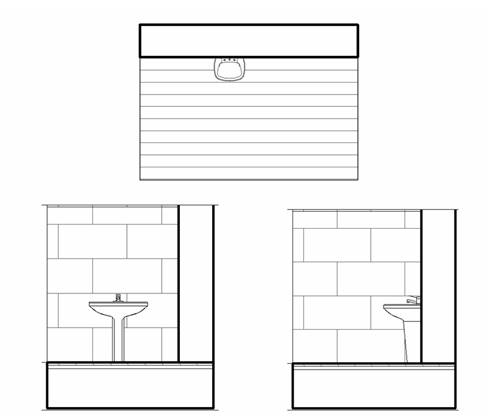

Jakmile je rodina načtena do projektu a umístěna na kreslicí ploše, zakryje vzory povrchů v kolmých pohledech.
Příklad
