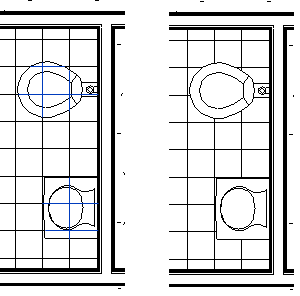

Maskovací oblasti jsou zobrazení specifická pro pohled, které mohou být použita k zakrytí prvků v pohledu.
- Karta Poznámky
panel Detailrozevírací seznam Oblast
Maskovací oblast
Maskovací oblasti můžete využít v následujících situacích:
- Potřebujete zakrýt určité prvky v projektu.
- Vytváříte rodinu detailu nebo rodinu modelu a potřebujete, aby pozadí prvku vymaskovalo model a jiné komponenty detailu, bude-li načten do projektu.
- Potřebujete vytvořit rodinu modelu (z importovaných 2D souborů DWG), která při vložení do pohledu zakryje jiné prvky.
Můžete vytvořit 2D a 3D maskovací oblasti. 2D maskovací oblasti lze vytvářet v projektu a v Editoru rodin při vytváření 2D rodiny (poznámky nebo detailu). 3D maskovací oblasti lze vytvořit v Editoru rodin při vytváření rodiny modelu.
Maskovací oblasti nejsou zahrnuty do stínování; jsou vždy nakresleny barvou pozadí kreslicí plochy. Maskovací oblasti nelze použít na dílčí kategorie prvků.
Export maskovacích oblastí do souboru DWG
Při exportu projektu nebo rodiny, která obsahuje maskovací oblast, budou všechny čáry protínající maskovací oblast ukončeny v maskovací oblasti, takže v souboru DWG bude zachován grafický záměr.
