Komponenty detailů jsou předem nakreslené čárové 2D prvky, které lze přidávat do detailních pohledů a pohledů schéma/kresba. Jsou viditelné pouze v těchto pohledech. Jejich velikost se mění s modelem, nikoli s výkresem.
Komponenty detailů nejsou spojeny s prvky modelů, které jsou součástí modelu budovy. Poskytují detaily o stavbě nebo jiné informace o určitém pohledu.

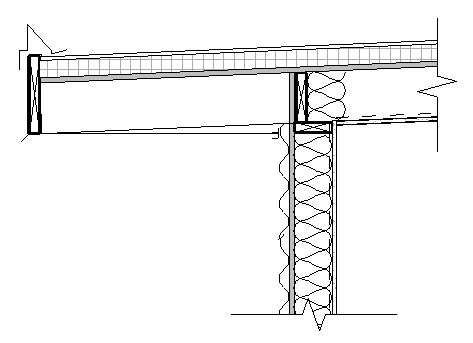

Například v následujícím pohledu schéma/kresba jsou komponentami detailu sloupky, izolace a obklad.
Komponenty detailů můžete opatřit popisky pomocí popisků položek detailů nebo je můžete opatřit klíčovými poznámkami.
Před přidáním komponenty detailu do pohledu načtěte z knihovny rodin požadované rodiny komponent detailů do projektu. Aplikace Revit obsahuje více než 500 rodin komponent detailů. Jsou uspořádány do 16 skupin CSI (Construction Specifications Institute).
Knihovna komponent detailů aplikace Revit se nachází v tomto umístění: %ALLUSERSPROFILE%\Autodesk\<název a verze produktu>\Libraries\<jednotky>\Detail Items.
Pokud knihovna detailů neobsahuje požadovaný detail, můžete upravit existující rodinu komponent detailů nebo vytvořit novou.
