Můžete importovat pohled z jiného programu CAD a použít jej jako pohled schéma/kresba aplikace Revit. Poté můžete odkazovat detaily nebo řez v pohledu schéma/kresba a umístit je ve výkresech v sadě stavební dokumentace.
- Klikněte na kartu Pohled
panel Vytvořit
(Pohled schéma/kresba). - Zadejte název a vhodné měřítko nového pohledu schéma/kresba.
- Klikněte na kartu Vložitpanel Import
(Import CAD). - Vyberte detail a formát CAD.
- Pokud se nacházíte v detailním pohledu, vyberte možnost Pouze aktuální pohled. Poznámka: Tato možnost je vybrána automaticky, pokud se nacházíte v pohledu schéma/kresba.
- Kliknutím na tlačítko Otevřít umístěte detail CAD.
- V případě potřeby přetáhněte tento pohled do výkresu.
- Při umístění odkazu nebo řezu se případně odkažte na tento pohled.

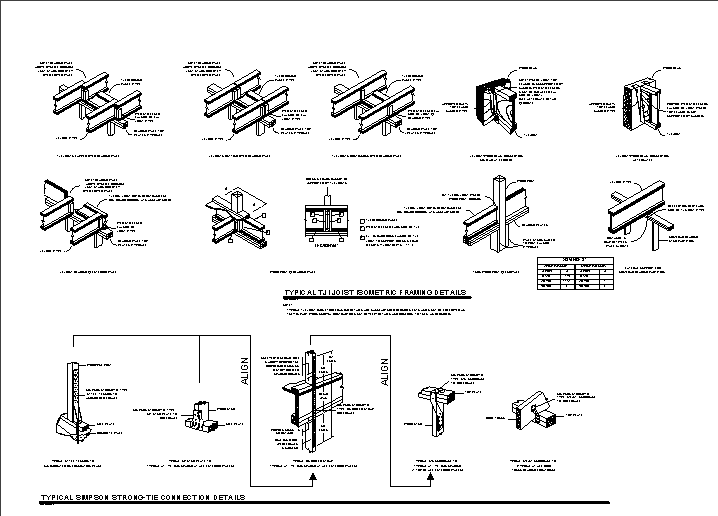

Architektonický příklad importovaného pohledu schéma/kresba

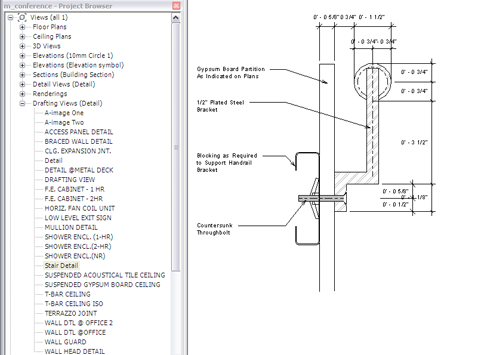

Konstrukční příklad importovaného pohledu schéma/kresba
