Ve vlastnostech pohledu pro 2D a 3D pohledy nastavte parametr Zobrazit skryté hrany na možnost Podle disciplíny, chcete-li zobrazit skryté hrany na základě přiřazené disciplíny pohledu.
Pro všechny pohledy bude výchozí hodnota pro parametr Zobrazit skryté hrany nastavena na možnost Podle disciplíny, s následující výsledky:
- Pokud je parametr Disciplína nastaven na možnost Architektonické nebo Koordinace, nebudou skryté hrany zobrazeny.
- Pokud je parametr Disciplína nastaven na hodnotu Konstrukční, skryté čáry budou zobrazeny.
- Pokud je parametr Disciplína nastaven na možnost Mechanické, Elektrická instalace nebo Domovní instalace, skryté čáry budou zobrazeny.
Hodnota Podle disciplíny také zajišťuje, že pohled zobrazí skryté hrany zadané pomocí nástroje Zobrazit skryté hrany podle prvku na kartě Pohled.
Architektonický příklad
| Zobrazit skryté hrany = Podle disciplíny | Zobrazit skryté hrany = Vše |
 |
 |

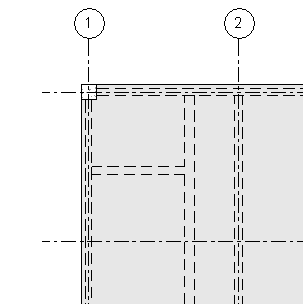

Konstrukční příklad
V konstrukčním pohledu můžete skryté hrany zobrazit, čímž se zobrazí konstrukční betonových komponent, které jsou v pohledu skryté. Můžete také zobrazit skryté čáry stěn, podlah, rámových konstrukcí, sloupů, základů a dalších prvků.

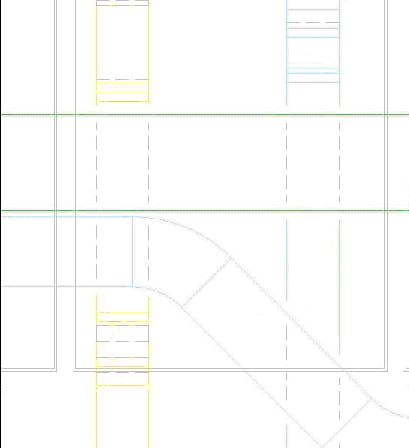

Systémový příklad
Chcete-li určit další nastavení skrytých hran pro trubky a potrubí, použijte dialog Mechanická nastavení. Další informace naleznete v části Určení nastavení skrytých čar u potrubí.
