Export konstrukčních prvků

Sloupy, nosníky a vzpěry aplikace Revit lze exportovat do aplikace aplikace AutoCAD Architecture, kde jsou převedeny na odpovídající typ konstrukčního prvku aplikace aplikace AutoCAD Architecture.

Profily a oblouky budou vyexportovány bez ořezání (viz část )Oříznutí), vyříznutí, děr a dalších podobných úprav. V případech, kdy neexistuje žádný jednotný profil, je namísto konstrukčního prvku vytvořen objemový prvek aplikace aplikace AutoCAD Architecture. Ke každému typu rodiny exportovaném z aplikace Revit je vytvořen uživatelský styl aplikace aplikace AutoCAD Architecture a je přiřazen ke konstrukčnímu prvku. Objekty ze stejného typu rodiny aplikace Revit budou mít v aplikaci aplikace AutoCAD Architecture stejný styl.

Poznámka: Profily rodin v aplikaci Revit nebudou namapovány na standardní profily prvků aplikace aplikace AutoCAD Architecture.

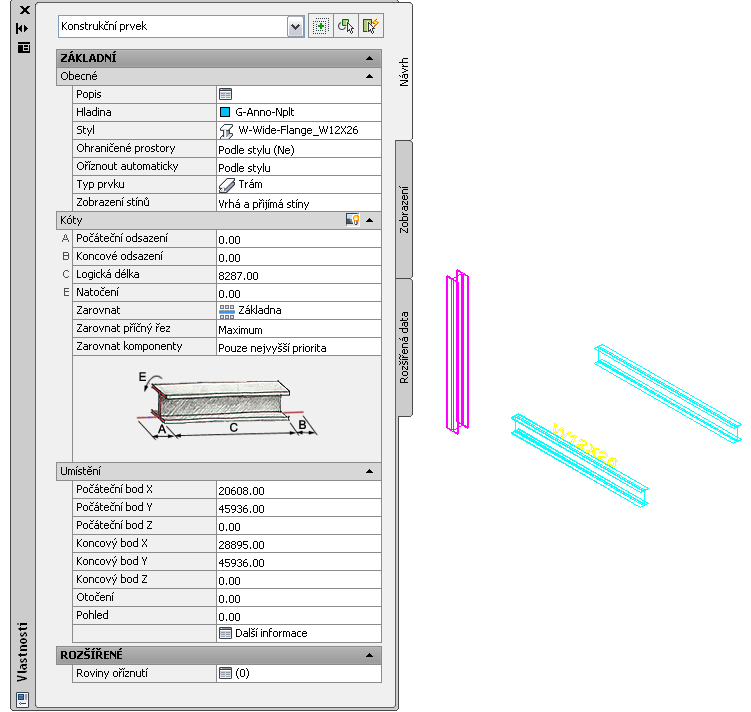

Vlastnosti aplikace aplikace AutoCAD Architecture jsou vytvářeny z vlastností aplikace Revit následujícím způsobem:

Vlastnost aplikace aplikace AutoCAD Architecture	Vlastnost aplikace Revit
Popis	Komentáře (identifikační data)
Hladina	Soubor mapování hladin aplikace Revit. Další informace naleznete v části Mapování hladin pro export DWG/DXF a Úroveň mapování pro export DGN.
Styl	Typ

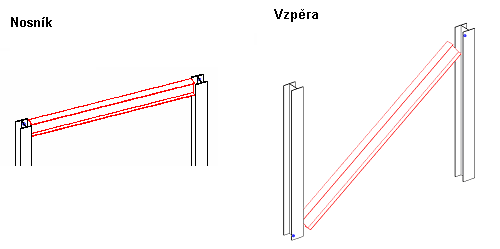

Typ prvku (nosník/vzpěra/sloup)	Typ objektu aplikace Revit

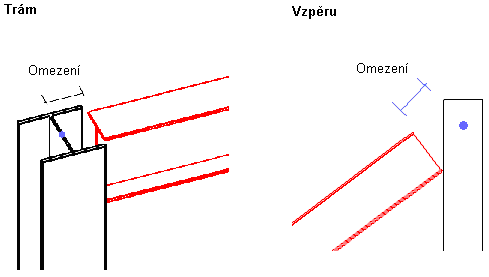

Počáteční odsazení	Nosníky/vzpěry: odsazení počátečního bodu vypočítá aplikace Revit automaticky. Sloupy: odsazení základny

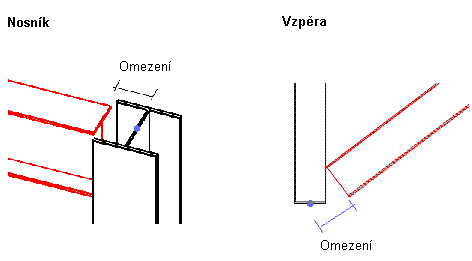

Koncové odsazení	Nosníky/vzpěry: odsazení koncového bodu vypočítá aplikace Revit automaticky. Sloupy: horní odsazení
Logická délka	Nosníky/vzpěry: délka Sloupy: nepoužito
Balík	0 (výchozí hodnota)
Zarovnání	Nosníky/vzpěry: horní prostřední (výchozí hodnota) Vzpěra: střední prostřední
Zarovnání pomocí všeobecného rošíření	Ano (výchozí hodnota)
Počáteční bod X/Y/Z	Souřadnice X/Y/Z počátečního bodu oblouku
Koncový bod X/Y/Z	Souřadnice X/Y/Z koncového bodu oblouku
Otočení	Nosníky/vzpěry: úhel Sloupy: orientace sloupu v globálním souřadnicovém systému
Výška	žádná odpovídající vlastnost; v aplikaci aplikace AutoCAD Architecture se vypočítá na základě souřadnic X/Y/Z oblouku.
Další informace (umístění)	žádná odpovídající vlastnost
Roviny oříznutí	žádná odpovídající vlastnost
Hypertextový odkaz	žádná odpovídající vlastnost
Poznámky	žádná odpovídající vlastnost
Referenční dokumenty	žádná odpovídající vlastnost

Důležité: Pokud je toto první pokus o export do aplikace aplikace AutoCAD Architecture, je nutné provést následující úkony:

V dialogu Export souboru Revit.ini přidejte klíč ExportACAObjects a nastavte jeho hodnotu na 1.

Export konstrukčních prvků aplikace Revit do aplikace aplikace AutoCAD Architecture

Otevření exportovaného výkresu v aplikaci aplikace AutoCAD Architecture

1. V aplikaci Revit vytvořte konstrukční prvek.
2. Klikněte na možnost ExportFormáty CAD (Soubory DWG).
3. V dialogu Export do souboru DWG v položce Vybrat nastavení exportu klikněte na tlačítko (Upravit nastavení exportu).
4. V dialogu Upravit nastavení exportu do souborů DWG/DWF klikněte na kartu Tělesa.
5. Vyberte možnost Export jako objekty aplikací aplikace AutoCAD Architecture a AutoCAD MEP.
6. V poli Preferovat vyberte možnost Objekty nebo geometrie aplikace aplikace AutoCAD Architecture.

   Jestliže exportovaný konstrukční prvek aplikace Revit nevznikl vysunutím z rovné plochy (pokud například obsahuje přizpůsobení, vyříznuté části, díry nebo změněné tvary v důsledku začištění betonových spojů), můžete vytvořit objekt aplikace aplikace AutoCAD Architecture, který se bude přibližně podobat konstrukčnímu prvku aplikace Revit. V takovém případě zvolte možnost Objekty aplikace aplikace AutoCAD Architecture.

   Chcete-li zachovat přesnou geometrii konstrukčního prvku aplikace Revit a vytvořit objemový objekt aplikace aplikace AutoCAD Architecture, zvolte možnost Geometrie.

   Poznámka: Je možné nastavit, aby byly rodiny konstrukčních prvků exportovány vždy jako geometrie. V nástroji Editor rodin otevřete nebo začněte vytvářet rodinu konstrukčních prvků. Klikněte na kartu Vytvořitpanel Vlastnosti (Kategorie a parametry rodiny). Vyberte parametr Vždy exportovat jako geometrii a klikněte na tlačítko OK.
7. Podle potřeby určete možnosti exportu na jiných kartách a pak klikněte na tlačítko OK.
8. V dialogu Export souboru DWG v části Exportovat vyberte možnost <V sadě pohledů/výkresů relace>.
9. Vyberte 3D pohled k exportu. Viz část Vytvoření sad pohledů a výkresů a Výběr pohledů k tisku.
10. Klikněte na tlačítko Další.
11. V dialogu Exportovat formáty CAD ověřte, zda je v poli Typy souborů vybrána možnost Soubory DWG aplikace AutoCAD (*.dwg).
12. Klikněte na tlačítko OK.

    Vybraný pohled je exportován jako soubor DWG.

13. Spusťte aplikaci aplikace AutoCAD Architecture.
14. Klikněte na možnost OtevřítVýkres a otevřete exportovaný soubor DWG.


    Je-li to nutné, můžete v aplikaci aplikace AutoCAD Architecture konstrukční prvky upravit. Další informace naleznete v části „Konstrukční prvky“ v nápovědě k aplikaci aplikace AutoCAD Architecture.
