Zaměření reflektoru

V modelu budovy můžete řídit polohu reflektoru a dosáhnout tak požadovaných světelných efektů. Chcete-li nastavit polohu reflektoru, použijte jeho parametry úhlu a nástroj Otočit.

Zaměření reflektoru

1. Do modelu budovy přidejte reflektory a umístěte je do jejich přibližného umístění.

   Viz část Přidání osvětlovacího tělesa do modelu budovy.

2. Následujícím způsobem nastavte pohledy:
   1. Ponechejte otevřený (nebo znovu otevřete) pohled, do kterého jste přidali osvětlovací tělesa. (V tomto postupu se tento pohled nazývá pohled umístění.) Přibližte tělesa tak, abyste je mohli snadno vybrat pro otočení nebo změnu polohy. Zapněte zobrazení zdrojů světla. (Viz část Zobrazení zdrojů světla v pohledu.)
   2. Kliknutím na kartu Pohledpanel Okna (Zavřít skryté) zavřete všechny ostatní projektové pohledy.
   3. Otevřete druhý pohled, ve kterém budete moci sledovat osvětlení povrchů (například prostorový pohled, pohled řezu nebo 3D pohled). (V tomto postupu se tento pohled nazývá pohled osvětlení.) Na ovládacím panelu Pohled vyberte v poli Styl zobrazení možnost Stínovaný. Zapněte zobrazení zdrojů světla. (Viz část Zobrazení zdrojů světla v pohledu.)

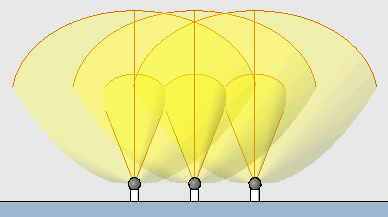

      Reflektory v bokorysném pohledu se zobrazenými zdroji světla a aktivovanou možností Stínovaný

   4. Chcete-li okna uspořádat do dlaždic tak, aby se zobrazovaly oba pohledy najednou, klikněte na kartu Pohledpanel Okna (Dlaždice).
3. V pohledu umístění otočte reflektory a zaměřte jejich světlo v požadovaném směru.

   Použijte nástroj Otočit. Viz část Otočení prvků.

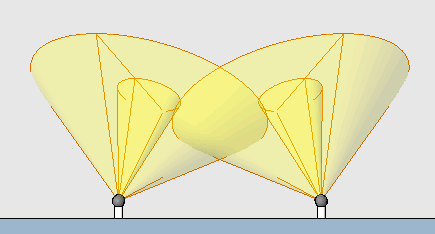

   Reflektory otočené o 30° směrem do středu

4. Chcete-li naklonit reflektor a řídit velikost paprsku, proveďte následující akci:
   1. V pohledu vyberte reflektor a klikněte na kartu Upravit | Osvětlovací tělesapanel Vlastnosti (Vlastnosti typu).
   2. Klikněte na tlačítko Duplikovat a vytvořte nový typ.
   3. Zadejte název pro typu a klikněte na tlačítko OK.
   4. V dialogu Vlastnosti typu se posuňte dolů a vyhledejte parametry Úhel sklonu reflektoru, Úhel pole reflektoru a Úhel paprsku reflektoru.
   5. Pro každý parametr zadejte požadované hodnoty.

      Viz část Reference úhlů reflektorů.

   6. Klikněte na tlačítko OK.
   7. V pohledu osvětlení zkontrolujte výsledky.

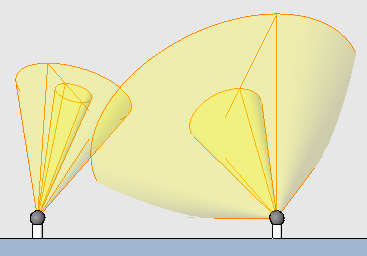

      Na následujícím obrázku je má například levý reflektor menší úhel paprsku a úhel pole. U pravého reflektoru byl úhel sklonu změněn ze 60° na 45°.



   Tento krok opakujte u všech reflektorů, které je třeba naklonit.

5. V případě potřeby proveďte nastavení, abyste dosáhli požadovaného výsledku.

   Pro dosažení požadovaných výsledků může být například třeba přidat nebo odebrat reflektory, upravit jejich polohu a změnit jejich úhel otočení či sklonu, úhel pole nebo úhel paprsku.

   Tip: Chcete-li rovnoměrně osvětlit povrch, nastavte polohu osvětlovacích těles tak, aby se úhly paprsků mírně překrývaly.


   Tři reflektory, jejichž úhly paprsku se mírně překrývají, aby bylo dosaženo rovnoměrného osvětlení stěny
