Rozdělení terénu

Terén je možné rozdělit na 2 samostatné povrchy a potom tyto povrchy nezávisle upravit.

Pro rozdělení terénu do více než dvou povrchů použijte nástroj Rozdělit povrch vícekrát, čímž dále podle potřeby rozdělíte každou část terénu.

Po rozdělení povrchu můžete těmto povrchům přiřadit různé materiály pro znázornění silnic, jezírek, prostranství nebo kopců. Rovněž lze celou část terénu odstranit.

Nástroj Rozdělit povrch můžete použít k odebrání nežádoucích částí terénu vytvořených pomocí importovaného souboru, pokud importovaný soubor vyplní nezaměřené oblasti nežádoucími artefakty.

Poznámka: Pokud je vlastnost Fáze demolice terénu nastavena na jinou hodnotu než Žádné a terén je následně rozdělen, daná hodnota se u jednoho z výsledných povrchů změní na hodnotu Žádné.

Rozdělení terénu

1. Otevřete půdorysný pohled pozemku nebo 3D pohled.
2. Klikněte na kartu Objemy a terénpanel Upravit terén (Rozdělit povrch).
3. Na kreslicí ploše vyberte terén, který se má rozdělit.

   Aplikace Revit přejde do režimu náčrtu.

4. Načrtněte dělicí povrch.

   Pokud chcete

   1. Klikněte na kartu Upravit | Rozdělit povrchpanel Kreslit (Vybrat čáry) nebo rozdělte terén pomocí jiných nástrojů náčrtu .

      Čáry terénu není možné vybrat pomocí nástroje Vybrat čáry. Můžete jím označit jiné platné čáry, například stěny.

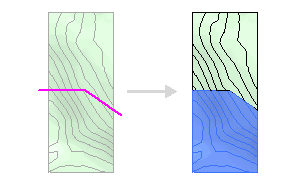

   2. Načrtněte jednoduchou uzavřenou smyčku, která se nedotýká hranic povrchu nebo načrtněte otevřenou smyčku. Oba konce otevřené smyčky musí ležet na hranici povrchu. Žádná část otevřené smyčky nesmí protínat ani se shodovat s hranicí povrchu.
   3. Klikněte na tlačítko (Dokončit režim úprav).

Příklad

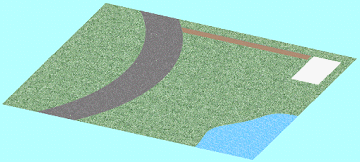

Ukázka rozděleného povrchu
