Modifikator "Netz auswählen"

Mit dem Modifikator "Netz auswählen" können Sie eine Unterobjektauswahl im Stapel an nachfolgende Modifikatoren nach oben weitergeben. Er enthält einen Teil der Auswahlfunktionen des Modifikators Netz bearbeiten. Sie können Scheitelpunkte, Kanten, Flächen, Polygone oder Elemente auswählen und für die Auswahl von der Unterobjektebene zur Objektebene wechseln.

Ein Objekt erstellen oder auswählen > Modifikatorgruppe > Modifikatoren-Liste > Netz auswählen
Treffen Sie eine Auswahl. > Menü Modifikatoren > Auswahl > Netz auswählen

Beachten Sie Folgendes:

Wenn Sie den Modifikator "Netz auswählen" anwenden und dann auf eine Unterobjektebene wechseln, werden die Schaltflächen zum Auswählen und Transformieren im Werkzeugkasten deaktiviert, und die Schaltfläche "Objekt auswählen" wird automatisch aktiviert.
Außerdem deaktiviert der Modifikator "Netz auswählen" automatisch die Schaltfläche "Endergebnis zeigen". Diese Schaltfläche wird jetzt durch Klicken und Halten der Maustaste und nicht durch einfaches Klicken aktiviert.

Weitere Informationen zur Stapelanzeige finden Sie unter Modifikatorstapel.

Animation einer Netzauswahl mit dem Modifikator "XForm"

Bei der Anwendung eines Modifikators "Netz auswählen" werden der Unterobjektauswahl keine Animations-Controller zugewiesen. Das heißt, dass Sie die für die Animation benötigten Transformationsinformationen nicht in der Auswahl speichern können.

Um eine Unterobjektauswahl mit "Netz auswählen" zu animieren, wenden Sie entweder den Modifikator "XForm" oder "Verknüpftes XForm" auf die Auswahl an. Diese Modifikatoren verfügen über die notwendigen Controller zur Animation der Effekte von Transformationen. Sie behandeln die Unterobjektauswahl gewissermaßen als ein einziges Objekt.

XForm
Animiert Transformationen direkt in einer Unterobjektauswahl. Sie erstellt ein Gizmo und einen Mittelpunkt für die Unterobjektauswahl. Beide können animiert werden, wobei der Mittelpunkt als Drehpunkt für die Auswahl verwendet wird.
Verknüpftes XForm
Mit dieser Funktion können Sie ein anderes Objekt zum Steuern der Animation auswählen. Die Unterobjektauswahl ist mit dem "Steuerobjekt" verknüpft. Wenn Sie das Steuerobjekt transformieren, erfolgt die Unterobjektauswahl entsprechend.

Prozeduren

So verwenden Sie den Modifikator "Netz auswählen":

Erstellen Sie ein Netzobjekt.
Wählen Sie das Netz aus.
Wenden Sie den Modifikator "Netz auswählen" an.
Wählen Sie Scheitelpunkte, Kanten, Flächen, Polygone oder Elemente aus.
Fügen Sie einen weiteren Modifikator hinzu, der sich nur auf die Auswahl aus Schritt 3 auswirkt.

Benutzeroberfläche

Steuerelemente des Modifikatorstapels

Endergebnis zeigen: Normalerweise können Sie den Modifikatoreffekt an einer Objektgeometrie nicht erkennen, wenn Sie einen Modifikator wie z. B. "Verdrehung" auf ein bearbeitbares Netzobjekt anwenden und danach zum Stapeleintrag "Bearbeitbares Netz" zurückkehren. Wenn Sie dann jedoch "Endergebnis zeigen" aktivieren, wird das endgültige Objekt weiß und das ursprüngliche bearbeitbare Netz orange angezeigt.

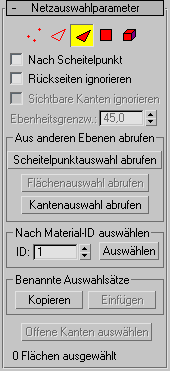

Rollout "Netzauswahlparameter"

Dieses Rollout enthält Schaltflächen zum Aktivieren und Deaktivieren der verschiedenen Unterobjekt-Modi, wobei benannte Auswahlen und Auswahlhaltepunkte, Anzeigeeinstellungen sowie Daten über ausgewählte Objekte verwendet werden.

Mit den Symbolen im oberen Bereich des Rollouts "Auswahl" können Sie die Methode der Unterobjektauswahl bestimmen.

Wenn Sie hier auf eine Schaltfläche klicken, entspricht dies der Auswahl einer Unterobjektebene im Modifikatorstapel. Durch erneutes Klicken auf die Schaltfläche deaktivieren Sie diese und kehren wieder zur Objektauswahlebene zurück.

Scheitelpunkt

Wählt einen Scheitelpunkt unter dem Cursor aus. Mit der Bereichsauswahl können Sie Scheitelpunkte innerhalb des Bereichs auswählen.

Kante

Wählt eine Flächen- oder Polygonkante unter dem Cursor aus. Mit der Bereichsauswahl können Sie mehrere Kanten innerhalb des Bereichs auswählen.

Fläche

Wählt eine dreieckige Fläche unter dem Cursor aus. Mit der Bereichsauswahl können Sie mehrere dreieckige Flächen innerhalb des Bereichs auswählen.

Polygon

Wählt alle koplanaren Flächen unter dem Cursor aus (definiert durch den Wert im Zahlenauswahlfeld "Ebenheitsgrenzwert"). Üblicherweise ist ein Polygon der Bereich, der sich innerhalb der sichtbaren Drahtkanten befindet. Die Bereichsauswahl wählt mehrere Polygone innerhalb des Bereichs aus.

Element

Wählt alle aneinandergrenzenden Flächen in einem Objekt aus. Die Bereichsauswahl führt zum selben Ergebnis.

Nach Scheitelpunkt

Hiermit werden beliebige Unterobjekte auf der aktuellen Ebene ausgewählt, die einen Scheitelpunkt verwenden, auf den Sie klicken. Dies gilt für alle Unterobjektebenen außer "Scheitelpunkt". Dies funktioniert auch mit der Bereichsauswahl.

Rückseiten ignorieren

Hiermit werden nur die Unterobjekte ausgewählt, deren Normalen sie im Ansichtsfenster sichtbar machen. Wenn diese Option deaktiviert ist (Vorgabe), schließt die Auswahl alle Unterobjekte ein, und zwar unabhängig von der Richtung ihrer Normalen.

Anmerkung: Der Status der Einstellung "Rückseite ausblenden" in der Anzeigegruppe hat keinerlei Auswirkung auf die Unterobjektauswahl. Wenn "Rückseiten ignorieren" deaktiviert ist, können Sie Unterobjekte also sogar dann auswählen, wenn sie nicht sichtbar sind.

Anmerkung: Der Status des Kontrollkästchens "Rückseiten ignorieren" wirkt sich auch auf die Kantenauswahl auf der Unterobjektauswahlebene "Kante" aus.

Sichtbare Kanten ignorieren

Wenn diese Option deaktiviert ist (Vorgabe) und Sie auf eine Fläche klicken, wird die Auswahl unabhängig von der Einstellung im Zahlenauswahlfeld "Ebenheitsgrenzwert" nicht über die sichtbaren Kanten hinaus erweitert. Ist die Option aktiviert, ignoriert die Flächenauswahl die sichtbaren Kanten und verwendet die Einstellung für "Ebenheitsgrenzwert" als Richtwert. Die Option ist aktiviert, wenn die Flächenauswahlmethode "Polygon" gewählt ist.

Wenn Sie eine "Facette" (eine koplanare Sammlung von Flächen) auswählen möchten, stellen Sie im Allgemeinen für "Planarer Grenzwert" als Wert 1,0 ein. Auf der anderen Seite, wenn Sie versuchen, eine gekrümmte Oberfläche auszuwählen, erhöhen Sie den Wert abhängig vom Betrag der Krümmung.

Ebenheitsgrenzwert

Gibt den Grenzwert an, der bestimmt, welche Flächen für die Flächenauswahl "Polygon" koplanar sind.

Bereich "Aus anderen Ebenen abrufen"

Wendet Auswahlbereiche von einer Unterobjektebene auf eine andere an.

Scheitelpunktauswahl abrufen: Wählt Flächen auf Grundlage der letzten Scheitelpunkt-Auswahl aus. Hierdurch werden alle von einem ausgewählten Scheitelpunkt gemeinsam benutzten Flächen ausgewählt. Die Auswahl wird der aktuellen Auswahl hinzugefügt. Diese Option ist nur verfügbar, wenn "Scheitelpunkt" nicht die aktuelle Unterobjektebene ist.
Flächenauswahl abrufen: Wählt Scheitelpunkte auf der Grundlage der letzten Flächen-/Polygon-/Elementauswahl aus. Diese Auswahl wird der aktuellen Auswahl hinzugefügt. Diese Option ist nur verfügbar, wenn "Fläche/Polygon/Element" nicht die aktuelle Unterobjektebene ist.
Kantenauswahl abrufen: Wählt Flächen auf Grundlage der letzten Kantenauswahl aus. Hierdurch werden die Flächen ausgewählt, die die Kante enthalten. Diese Option ist nur verfügbar, wenn "Kante" nicht die aktuelle Unterobjektebene ist.

Bereich Nach Material-ID auswählen

Hiermit werden Flächen nach ihrer jeweiligen Material-ID ausgewählt.

ID: Stellen Sie dieses Zahlenauswahlfeld auf die auszuwählende ID-Nummer ein, und klicken Sie dann auf die Schaltfläche "Auswählen". Wenn Sie beim Klicken die Taste gedrückt halten, können Sie der aktuellen Auswahl Elemente hinzufügen. Wenn Sie die Taste gedrückt halten, können Sie sie aus der aktuellen Auswahl entfernen.

Bereich "Benannte Auswahlsätze"

Diese Funktionen dienen in erster Linie zum Kopieren benannter Auswahlsätze von Unterobjekten zwischen ähnlichen Objekten und zwischen vergleichbaren Modifikatoren und bearbeitbaren Objekten. Sie können beispielsweise den Modifikator "Netz auswählen" auf eine Kugel anwenden, einen benannten Auswahlsatz von Kanten erstellen und danach die Auswahl auf eine andere Kugel kopieren, die in ein bearbeitbares Netzobjekt umgewandelt wurde. Sie können den Auswahlsatz sogar auf einen anderen Objekttyp kopieren, da die Auswahl anhand der ID-Nummern der Elemente identifiziert wird.

Das Standardverfahren besteht darin, einen Auswahlsatz zu erstellen, ihn zu benennen und ihn dann mit "Kopieren" in den Kopierpuffer zu übertragen. Anschließend wählen Sie ein anderes Objekt und/oder einen anderen Modifikator aus, wechseln zur gleichen Unterobjektebene wie beim Kopieren des Satzes und klicken auf "Einfügen".

Anmerkung: Da Unterobjekt-ID-Nummern von Objekt zu Objekt verschieden sind, kann das Kopieren benannter Auswahlsätze zwischen unterschiedlichen Objekten zu unerwarteten Ergebnissen führen. Wenn beispielsweise der im Puffer zwischengespeicherte Satz nur Elemente enthält, deren Nummern höher sind als alle Nummern im Zielobjekt, werden beim Einfügen des Satzes keine Elemente ausgewählt.

Kopieren: Überträgt eine benannte Auswahl in den Kopierpuffer.
Einfügen: Fügt eine benannte Auswahl aus dem Kopierpuffer ein.

Offene Kanten auswählen: Wählt alle Kanten mit nur einer Fläche aus. Bei den meisten Objekten wird dadurch erkennbar, wo Flächen fehlen. Diese Option ist nur auf der Unterobjektebene "Kante" verfügbar.
[Auswahlinformationen]: Unten im Rollout "Netzauswahlparameter" wird ein Informationstext über die aktuelle Auswahl angezeigt. Bei Auswahl von keinem oder mehreren Unterobjekten wird im Text die Nummer und der ausgewählte Typ angegeben. Wenn ein Unterobjekt ausgewählt ist, werden im Text seine ID-Nummer und Art angegeben.
Anmerkung: Wenn der aktuelle Unterobjekttyp "Polygon" oder "Element" ist, erfolgt die Auswahlangabe in Flächen.

Rollout "Weiche Auswahl"

Mit diesen Steuerelementen können Sie ein stetiges Sinken der Wirkung zwischen ausgewählten und nicht ausgewählten Scheitelpunkten festlegen. Siehe Rollout "Weiche Auswahl" (Netz bearbeiten/Bearbeitbares Netz).
