Erweiterter Grundkörper "Öltank"

Mit der Option "Öltank" erstellen Sie einen Zylinder mit konvexen Verschlüssen.

Beispiele für Öltanks

Prozeduren

So erstellen Sie einen Öltank:

  1. Wählen Sie im Menü "Erstellen" die Option "Erweiterte Grundkörper" "Öltank" aus.
  2. Definieren Sie den Radius für die Grundfläche des Öltanks durch Ziehen der Maus.
  3. Lassen Sie die Maus los, und verschieben Sie sie vertikal, um die Höhe des Öltanks zu definieren. Klicken Sie mit der Maustaste, um die Höhe festzulegen.
  4. Ziehen Sie die Maus diagonal, um die Höhe der konvexen Verschlüsse zu definieren (durch Ziehen nach oben links wird die Höhe größer; durch Ziehen nach unten rechts kleiner).
  5. Stellen Sie den Öltank durch erneutes Klicken fertig.

Benutzeroberfläche

Rollout Erstellungsmethode

Kante

Erstellt das Objekt von Kante zu Kante. Sie können den Mittelpunkt mit der Maus verschieben.

Zentrieren

Erstellt das Objekt ausgehend von seinem Mittelpunkt.

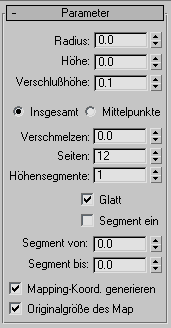

Rollout Parameter

Radius

Legt den Radius des Öltanks fest.

Höhe

Bestimmt das Maß entlang der Mittelachse. Bei negativen Werten wird der Öltank unter der Konstruktionsebene erstellt.

Verschlusshöhe

Legt die Höhe der konvexen Verschlüsse fest. Der Minimalwert beträgt 2,5 % der Radiuseinstellung. Der Maximalwert beträgt 99 % der Radiuseinstellung, es sei denn, der absolute Wert für die Höhe ist niedriger als der doppelte Radius. In diesem Fall darf die Verschlusshöhe nicht mehr als 49 % des absoluten Werts für die Höhe betragen.

Insgesamt/Mittelpunkte

Bestimmt, worauf sich der Höhenwert bezieht. "Insgesamt" ist die Gesamthöhe des Objekts. "Mittelpunkte" ist die Höhe des Mittelteils des Zylinders ohne die konvexen Verschlüsse.

Verschmelzen

Wenn dieser Wert größer als 0 ist, entsteht an der Verschlusskante eine Abrundung.

Seiten

Legt die Anzahl der Seiten um die Außenfläche des Öltanks fest. Um ein möglichst rundes Objekt zu erstellen, verwenden Sie eine höhere Anzahl von Seiten, und aktivieren Sie die Option "Glatt". Um einen Öltank mit flachen Seiten zu erstellen, verwenden Sie eine geringere Anzahl von Seiten, und deaktivieren Sie die Option "Glatt".

Höhensegmente

Legt die Anzahl der Unterteilungen entlang der Hauptachse des Öltanks fest.

Glatt

Verschmilzt die Flächen des Öltanks, sodass sie in gerenderten Ansichten ein glattes Erscheinungsbild bieten.

Segment ein

Aktiviert die Segmentfunktion. Vorgabe = Deaktiviert.

Wenn Sie ein Segment erstellen und anschließend die Option "Segment ein" deaktivieren, erscheint wieder der vollständige Öltank. Sie können daher mit diesem Kontrollkästchen zwischen den beiden Topologien umschalten.

Segment von, Segment bis

Hier legen Sie die Gradzahl um die lokale Z-Achse von einem Nullpunkt auf der lokalen X Achse fest.

Bei beiden Einstellungen verschieben positive Werte das Ende des Segments gegen den Uhrzeigersinn und negative Werte im Uhrzeigersinn. Sie können jede der beiden Einstellungen zuerst vornehmen. Wenn sich die Enden treffen, erscheint wieder der ganze Öltank.

Mapping-Koord. generieren

Erstellt die zum Anwenden von Map-Materialien auf den Öltank notwendigen Koordinaten. Vorgabe = Aktiviert.

Originalgröße des Map

Diese Option steuert die Skalierungsmethode für auf das Objekt angewendete Textur-Mapping-Materialien. Die Skalierungswerte werden von den Einstellungen unter "Originalskalierung verwenden" im Rollout "Koordinaten" des angewendeten Materials festgelegt. Vorgabe = Deaktiviert.
